| MOQ: | 5個 |
| 価格: | negotiable |
| 支払方法: | L/C、D/A、D/P、T/T |
| 供給能力: | 500 |
17.7-19.7GHz WR-42 導波管カプラー
受動デバイス – 外部電源は不要
温度や振動に対する安定した性能
すべてのポートで優れた VSWR (適切に終端された場合)
4 つのポートすべてを識別する–
あ導波管結合器ポートには、入力、スルー/出力、結合、および絶縁という明確なラベルが付けられています。
主線を直列に接続する–
を挿入します導波管結合器入力ポートをソース側に、スルー ポートを負荷側に向けて、伝送ラインに直接接続します。
隔離ポートを終了する–
の隔離されたポートを常に終端します。導波管結合器マッチしたものでウェーブガイドの負荷反射を防ぎ、指向性を維持します。
結合ポートを検出器に接続します–
パワー・メータ、スペクトラム・アナライザ、または検波器ダイオードを接続ポートに接続します。導波管結合器信号サンプリング用。
カップリング方向に注意してください–
あ導波管結合器前方方向を示す矢印が付いています。逆に取り付けると、目的のポートへの結合が減少します。
フランジのタイプを一致させる–
あ導波管結合器残りの導波路システムと同じフランジ タイプ (UG、CPR、カバー、またはチョーク) が必要です。
電力定格の検証–
使用する前に導波管結合器、主回線の平均電力定格とピーク電力定格の両方を確認します。
カップリング値の確認–
を選択してください導波管結合器適切な結合係数を使用します (例: 高出力サンプリングの場合は 10 dB、低レベルのモニタリングの場合は 40 dB)。
| 部品番号 | VN-WGCP-1719-WR72-3dB |
| 動作周波数 (GHz) | 17.7-19.7 |
| 挿入損失(dB) | 2.7～3.9 |
| リターンロス(dB) | ≥18dB |
| カップリング(dB) | 2.7～3.9 |
| アイソレーション(dB) | ≥20 |
| インタフェース | WR42(BJ220) |

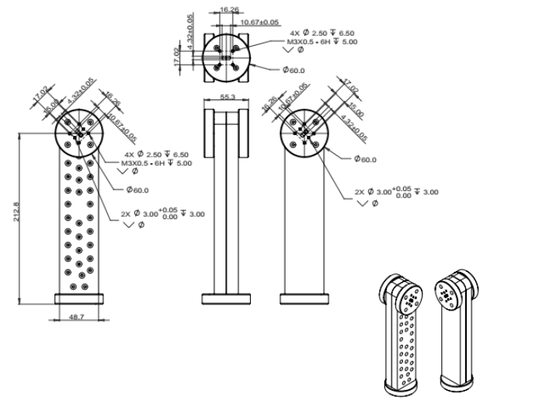

| 寸法(mm) | 以下のように |
| 使用温度（℃） | -40～+80 |
| 相対湿度 | 5%～90% |
| ROHS 準拠 | はい |
|
|
