| MOQ: | 5個 |
| 価格: | negotiable |
| payment method: | T/T,L/C,D/A,D/P |

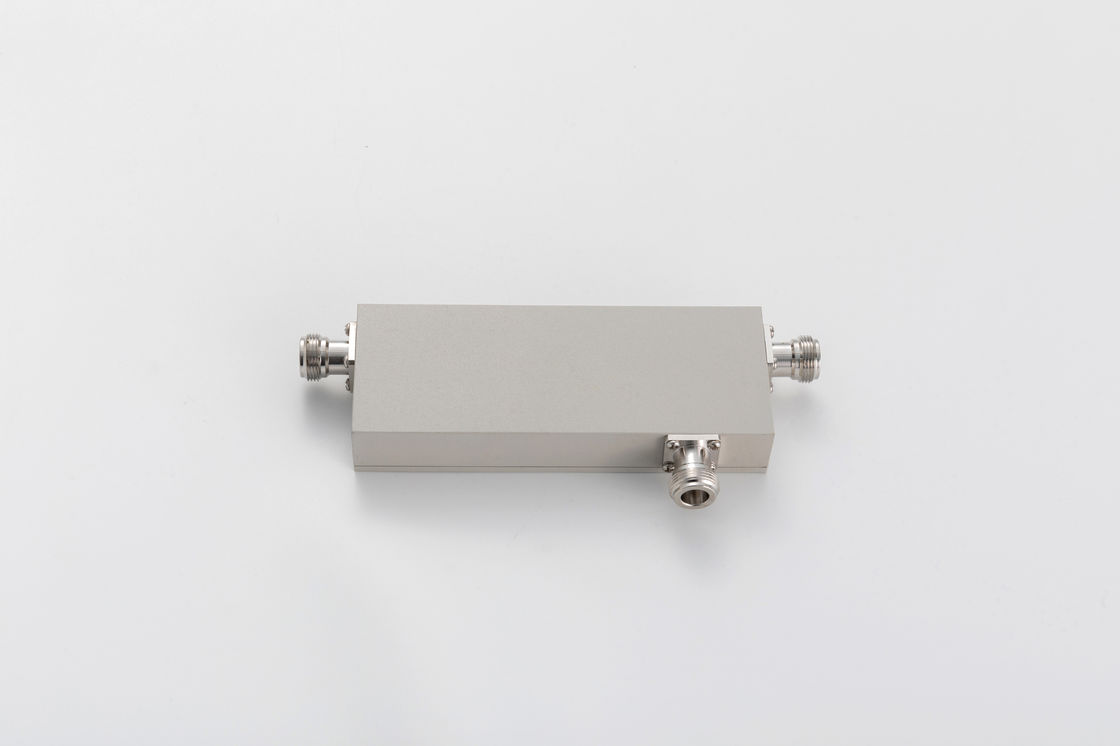

550~6000MHzN 女性方向性カップラー
| 部分番号 | 検知機は, | ||||||||||||
| 動作周波数 (MHz) | 550〜6000 | ||||||||||||
| 阻力 (オム) | 50 | ||||||||||||
| VSWR | ≤135 | ||||||||||||
| 結合 (dB) | 5 ± 14 | 6 ± 14 | 7 ± 14 | 8 ± 14 | 10 ± 16 | 15±1 とすると6 | 20 ± 18 | ||||||
| 挿入損失 (dB) | ≤25 | ≤18 | ≤15 | ≤12 | ≤11 | ≤0.4 | ≤22 | ||||||
| 隔離 (dB) | ≥21 | ≥22 | ≥23 | ≥24 | ≥26 | ≥31 | ≥35 | ||||||
| IM3 (dBc @ 2×43dBm) | -150/-155/-161/-165 について | ||||||||||||
| 適用する | 室内・室外 | ||||||||||||
| 保護程度 | IP65 | ||||||||||||
| 動作温度 (°C) | -40 ~ + 80 | ||||||||||||
| インターフェース | N 女性 | ||||||||||||
| 操作力 (ワット最大) | 300 | ||||||||||||
| ピークパワー (ワット,最大) | 1200 | ||||||||||||
| 尺寸 (mm) (L×W×H,コンネクタを除く) | 127X40X31 | ||||||||||||
| 純重量(g) | 450±5% | ||||||||||||
| パッケージの寸法 (mm,L×W×H) | 190 × 80 × 45 | ||||||||||||
| パッケージ カートンのサイズ (mm,L×W×H) | 430 × 400 × 105 | ||||||||||||
| ROHS に準拠する | そうだ | ||||||||||||
方向性結合器は,主に無線技術分野で使用される受動装置である.信号が他の無線システムや次の無線機器で使用できるようにするポートに方向性カップラーの重要な特徴は,一方向に流れる電源のみをカップリングすることです.出力ポートに入る電源は,分離ポートにカップリングされていますが,カップリングされたポートにはありません.2 つのポートの間に電力を等しく分割するように設計された方向性結合器はハイブリッド結合器と呼ばれます例えば3dBハイブリッドコップラー
|
|
