| MOQ: | 5個 |
| 価格: | negotiable |
| 支払方法: | L/C、D/A、D/P、T/T |
| 供給能力: | 500 |
14.4-15.35GHz WR-140 波導式カップラー
A について波導コップラー主波導体で移動するマイクロ波電力の一部をサンプリングする4ポートの受動的な方向装置である.
A について波導コップラー主波導体 (主線) と二次波導体 (結合線) で構成され,共通の壁に沿って結合開口またはスロットがある.
A について波導コップラー発生電力の既定の部分を主線から接続線に転送し,残りの電力は主線を通り続けます.
A について波導コップラーカップリング・アペルチャーを通る波の干渉と重なり合わせの原理に基づいて動作します
A について波導コップラー本質的に方向性があるので,前向きの波 (メインライン) をのみ結合ポートに結合させ,逆向きの波は孤立ポートに結合する.
A について波導コップラー4つのポートがある.入力ポート,出力 (通過) ポート,結合ポート,孤立ポート.
A について波導コップラー結合口の大きさ,数,距離を制御することによって,結合レベル (例えば,10 dB,20 dB,30 dB,または40 dB) を達成する.
A について波導コップラー方向性も高いため,前向きの coupled power は逆方向の power よりはるかに大きい.
孤立した港波導コップラー終了しなければならない波導荷重望ましくない逆結合エネルギーを吸収する.
| 部分番号 | 制御装置の動作が確認された場合 |
| 動作周波数 (GHz) | 14.4-15 だった35 |
| 挿入損失 (dB) | ≤1.8 dB |
| リターン損失 (dB) | ≥18 dB |
| クープリング (dB) | 6±1 |
| 隔離 (dB) | ≥28 |
| インターフェース | WR140 (BJ140) |

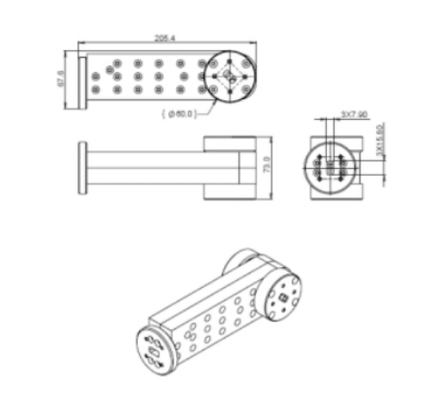

| 尺寸 (mm) | 下記のように |
| 動作温度 (°C) | -40 ~ + 80 |
| 相対湿度 | 5% ~ 90% |
| ROHS に準拠する | そうだ |
|
|
