プロダクト細部
Place of Origin: China
ブランド名: Vinncom
証明: ISO 9000 ROHS
Model Number: VN-DC-15001-ONx-xxx
支払及び船積みの言葉
Minimum Order Quantity: 5 pcs
価格: negotiable
Payment Terms: L/C, D/A, D/P, T/T
Connector Type: |
N Female |
Frequency Range: |
150-1000MHz |
Operating Temperature: |
-40°C~+80°C |
VSWR: |
≤1.30 |
Connector Type: |
N Female |
Frequency Range: |
150-1000MHz |
Operating Temperature: |
-40°C~+80°C |
VSWR: |
≤1.30 |

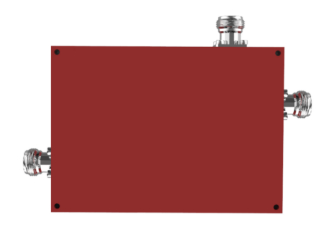

150-1000MHzN 女性方向性カップラー
VN-DC-15001-ONx-xxx.doc.pdf 試聴する
| 部分番号 | VN-DC-15001-ONx-xxx | ||||||||
| 動作周波数 (MHz) | 150-1000MHz | ||||||||
| 阻力 (オム) | 50 | ||||||||
| VSWR | ≤130 | ||||||||
| カップリング (dB)@x | 5 | 6 | 7 | 10 | 15 | 20 | 25 | 30 | 40 |
| 許容性 | ± 15 | ± 15 | ± 16 | ± 17 | ± 17 | ± 17 | ± 20 | ± 20 | ± 25 |
| 挿入損失 (dB) | ≤215 | ≤18 | ≤15 | ≤12 | ≤0.5 | ≤0.4 | ≤0.4 | ≤0.3 | ≤0.3 |
| 隔離 (dB) | ≥23 | ≥24 | ≥25 | ≥28 | ≥33 | ≥38 | ≥43 | ≥45 | ≥52 |
| IM3(dBc @ 2×43dBm) @xxx | -150ドル | ||||||||
| 適用する | 室内・室外 | ||||||||
| 保護程度 | IP65 | ||||||||
| 動作温度 (°C) | -40 ~ + 80 | ||||||||
| インターフェース | N 女性 | ||||||||
| 処理能力 (ワット最大) | 300 | ||||||||
| ピークパワー | 1200 (ワット,最大) | ||||||||
| 尺寸 (mm) | 165×100×23 | ||||||||
| 純重量(g) | 870±5% | ||||||||
| パッケージの寸法 (mm) | 230×135×35 | ||||||||
| パッケージ カートンのサイズ (mm) | 470×280×115 | ||||||||
| ROHS に準拠する | そうだ | ||||||||
