プロダクト細部
起源の場所: 中国
ブランド名: Vinncom
証明: ROHS ISO9000
モデル番号: VN-QBC-1710-4000-OP-153
支払及び船積みの言葉
最小注文数量: 5個
価格: negotiable
支払条件: D/A、L/C、D/P、T/T
供給の能力: 1日あたりの60pcs
周波数: |
1710-4000 |
コネクタ: |
4.3-10女性 |
ROHS: |
準拠性 |
VSwr: |
1.3 |
周波数: |
1710-4000 |
コネクタ: |
4.3-10女性 |
ROHS: |
準拠性 |
VSwr: |
1.3 |
クワッドバンドコンバイナー 1710-4000MHz
| 部品番号 | VN-QBC-1710-4000-OP-153 | |||
| 動作周波数 ( MHz ) | 1710-1880 | 2170-2300 | 2400-2700 | 3300-4000 |
| インピーダンス (Ω) | 50 | |||
| 挿入損失(dB) | ＜0.5 | |||
| VSWR | ≤1.3 | |||
| アイソレーション(dB) | >50 | |||
| PIM(dBm) | ≤ -153dBc (2 x 43dBm) | |||
| アプリケーション | 屋内 & 屋外 | |||
| 保護等級 | IP67 | |||
| 動作温度 ( ℃ ) | -20 ~ + 65 | |||
| インターフェース | 4.3-10 メス | |||
| 入力電力 (W) | 200 | |||
| 雷保護 | 3kA; 10/350 μs パルス | |||

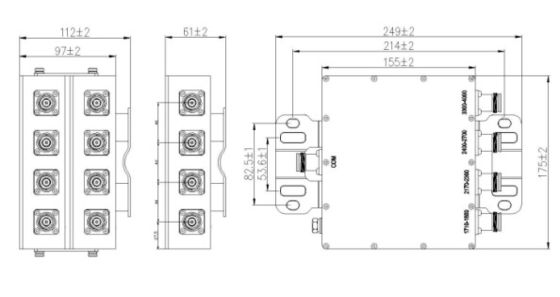

| 寸法 (mm)(L×W×H、コネクタを除く) | 175X155X61 | |||
| 色 | グレー(ML440c) | |||
| ROHS準拠 | はい | |||
A クワッドバンドコンバイナー は、4つの異なる周波数帯域にわたって信号を単一の伝送線路またはアンテナシステムに結合または分配するように設計された、特殊なRF（無線周波数）デバイスです。干渉を最小限に抑えながら信号効率を最適化し、マルチバンド無線通信システムに不可欠なものにします。
この クワッドバンドコンバイナー は、パッシブフィルタリング技術（例：キャビティフィルタまたはデュプレクサ）を使用して、4つの帯域からの信号を分離してマージします。各入力ポートは特定の周波数範囲に調整され、結合された出力は低い挿入損失と帯域間の高いアイソレーションを維持します。これにより、相互干渉を防ぎ、信号の完全性を確保します。
携帯電話タワーでは、クワッドバンドコンバイナーにより、単一のアンテナでGSM（900MHz）、LTE（1800MHz）、および5G（3.5GHz）信号を同時に送受信できます。
