プロダクト細部
起源の場所: 中国
ブランド名: Vinncom
証明: ISO 9000 ROHS
モデル番号: VN-DC-03427-ODx-xxx
支払及び船積みの言葉
最小注文数量: 5 PCS
価格: negotiable
支払条件: L/C,D/A,D/P,T/T
コネクタタイプ: |
DINの女性 |
周波数範囲: |
340/380-2700MHz |
動作温度: |
-40°C~+80°C |
VSwr: |
≤1.25 |
コネクタタイプ: |
DINの女性 |
周波数範囲: |
340/380-2700MHz |
動作温度: |
-40°C~+80°C |
VSwr: |
≤1.25 |

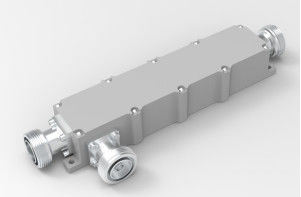

340/380-2700MHz DIN 女性方向性カップラー
| 部分番号 | VN-DC-03427-ODx-xxx | ||||||
| 動作周波数 (MHz) | 340/380-2700MHz | ||||||
| 阻力 (オム) | 50 | ||||||
| VSWR | ≤125 | ||||||
| カップリング (dB)@x | 6 ± 12 | 7 ± 12 | 8±1 とすると2 | 10±1 とすると2 | 15 ± 15 | 20 ± 17 | 30 ± 18 |
| 挿入損失 (dB) | ≤18 | ≤15 | ≤11 | ≤0.9 | ≤0.4 | ≤0.2 | ≤0.17 |
| 隔離 (dB) | ≥24 | ≥25 | ≥26 | ≥28 | ≥33 | ≥38 | ≥48 |
| IM3 (dBc @ 2×43dBm)@xxx | -150/ -160 / -163/-165 | ||||||
| 適用する | 室内・室外 | ||||||
| 保護程度 | IP65 | ||||||
| 動作温度 (°C) | -40 ~ + 80 | ||||||
| インターフェース | DIN 女性 | ||||||
| 操作力 (ワット最大) | 500 | ||||||
| ピークパワー | 1500 (ワット,最大) | ||||||
| 尺寸 (mm) | 182.5 × 44 × 31 | ||||||
| 純重量(g) | 835±5% | ||||||
| パッケージの寸法 (mm) | 280 × 80 × 35 | ||||||
| パッケージ カートンのサイズ (mm) | 580 × 420 × 160 | ||||||
| ROHS に準拠する | そうだ | ||||||
