プロダクト細部
起源の場所: 中国
ブランド名: Vinncom
証明: ISO 9000 ROHS
モデル番号: VN-DC-03427-OPx-xxx
支払及び船積みの言葉
最小注文数量: 5個
価格: negotiable
支払条件: L/C,D/A,D/P,T/T
コネクタタイプ: |
4.3-10女性 |
カップリング: |
5,7,8,1015dB |
周波数範囲: |
340-2700MHz |
阻力: |
50オム |
メーカー: |
ミニ回路 |
マウントタイプ: |
表面マウント |
動作温度: |
-55〜+85°C |
パッケージの種類: |
表面マウント |
ローズ・コンパイル: |
そうだ |
サイズ: |
178.5 × 46 × 33 |
保存温度: |
-40〜+85°C |
VSwr: |
1.2:1 |
コネクタの仕上げ: |
グレー |
コンネクタ 性別: |
4.3-10女性 |
サイズ: |
0.5×0.5×03 |
挿入損失: |
0.5dB |
パッケージの形: |
直角形 |
製品タイプ: |
RFの方向カプラー |
コネクタタイプ: |
4.3-10女性 |
カップリング: |
5,7,8,1015dB |
周波数範囲: |
340-2700MHz |
阻力: |
50オム |
メーカー: |
ミニ回路 |
マウントタイプ: |
表面マウント |
動作温度: |
-55〜+85°C |
パッケージの種類: |
表面マウント |
ローズ・コンパイル: |
そうだ |
サイズ: |
178.5 × 46 × 33 |
保存温度: |
-40〜+85°C |
VSwr: |
1.2:1 |
コネクタの仕上げ: |
グレー |
コンネクタ 性別: |
4.3-10女性 |
サイズ: |
0.5×0.5×03 |
挿入損失: |
0.5dB |
パッケージの形: |
直角形 |
製品タイプ: |
RFの方向カプラー |

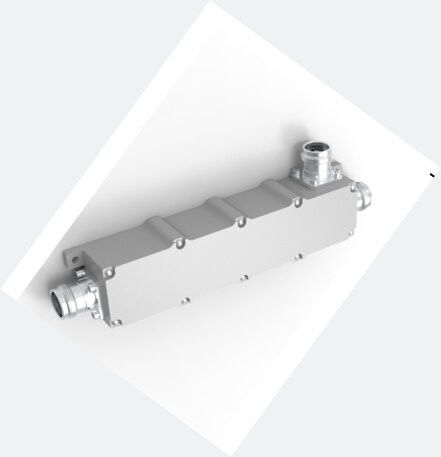

340/380-2700MHz 4.3-10 女性方向性カップラー
| 部分番号 | VN-DC-03427-OPx-xxx | |||||||
| 動作周波数 (MHz) | 340-2700MHz | |||||||
| 阻力 (オム) | 50 | |||||||
| VSWR | ≤125 | |||||||
| カップリング (dB)@x | 5 ± 13 | 6 ± 13 | 7 ± 13 | 8±1 とすると5 | 10±1 とすると5 | 13 ± 15 | 15 ± 15 | 20 ± 17 |
| 挿入損失 (dB) | ≤24 | ≤19 | ≤16 | ≤12 | ≤0.8 | ≤0.5 | ≤0.4 | ≤0.3 |
| 隔離 (dB) | ≥25 | ≥26 | ≥27 | ≥28 | ≥30 | ≥33 | ≥35 | ≥40 |
| IM3 (dBc @ 2×43dBm)@xxx | -160. -160. -160. | |||||||
| 適用する | 室内・室外 | |||||||
| 保護程度 | IP67 | |||||||
| 動作温度 (°C) | -40 ~ + 80 | |||||||
| インターフェース | 4.3-10 女性 | |||||||
| 操作力 (ワット最大) | 300 | |||||||
| ピークパワー | 1200 (ワット,最大) | |||||||
| サイズ (mm) | 178.5 × 46 × 33 | |||||||
| 純重量(g) | 700±5% | |||||||
| パッケージの寸法 (mm) | 240 × 80 × 35 | |||||||
| パッケージ カートンのサイズ (mm) | 500 × 420 × 160 | |||||||
| ROHS に準拠する | そうだ | |||||||
