プロダクト細部
起源の場所: 中国
ブランド名: Vinncom
証明: RoHS/ISO9000
モデル番号: VN110
支払及び船積みの言葉
最小注文数量: 5個
価格: negotiable
受渡し時間: 2-4weeks
支払条件: T/T、ウェスタン・ユニオン
供給の能力: 1日あたりの50pcs
頻度: |
DC~110GHz |
阻力: |
50Ω |
伝播速度: |
80% |
有効性の保護: |
90dB分 |
耐電圧: |
400V DC |
曲がるライフ サイクル: |
50,000 |
頻度: |
DC~110GHz |
阻力: |
50Ω |
伝播速度: |
80% |
有効性の保護: |
90dB分 |
耐電圧: |
400V DC |
曲がるライフ サイクル: |
50,000 |

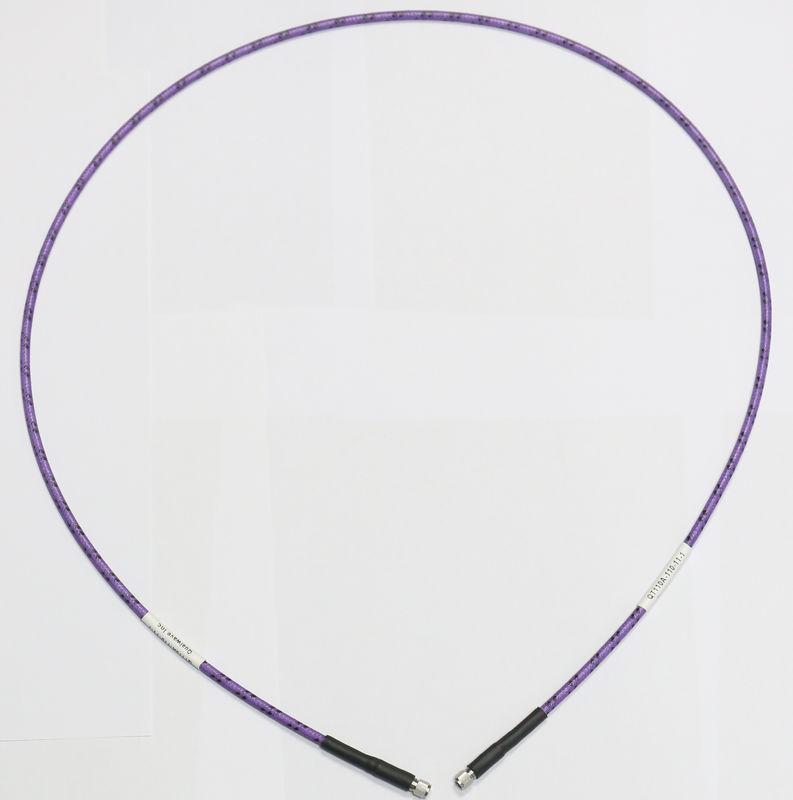

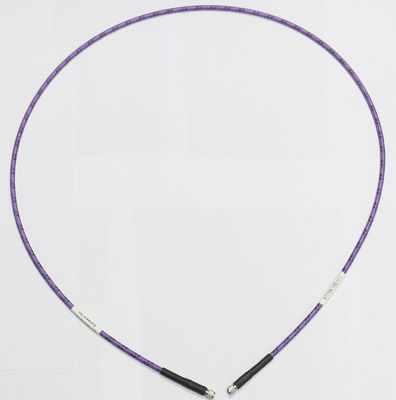

110G 低挿入損失 高相安定性試験ケーブル組
VN110
段階と損失 安定,長時間柔軟性
| 特徴: | 応用: |
| * 挿入損失が低い | * 研究室検査 |
| * 高相安定性 | * 航空機器 |
| * 高い力 | * 段階配列レーダー |
| * 高耐久性 | * 衛星通信 |
電気
| 頻度: | DC~110GHz |
| 阻力: | 50Ω |
| 拡散速度: | 80% |
| 遮蔽効果: | 90dB分 |
| 電圧抵抗: | 400V DC |
メカニカル
|
装甲のない曲がり半径 (設置/繰り返す) |
10mm/20mm ミニット |
|
装甲式 曲がり半径 (設置/繰り返す) |
30mm / 50mm ミニット |
| 折りたたみのライフサイクル: | 50,000 |
環境問題
| 温度: | -55~+125°C |
建設業
| 違う 違う | 名前 | サイズ (mm) | 材料 |
| 1 | 内部導体 | 0.31 | 銀色銅 |
| 2 | ダイレクトリック | 0.88 | 低密度PTFE |
| 3 | 内側盾 | 1 | 銀付銅テープ |
| 4 | インターレイヤー | 1.2 | 低密度PTFE |
| 5 | 外盾 | 1.45 | 銀で覆われた銅の毛糸 |
| 6 | ジャケット | 1.85 | FEP |
| 7~9 | 装甲 (オプション) | 2.7 | 複合品 |
| 10 | 3.84 | PTFE |
衰弱と電力の処理
| 周波数 (GHz) | 26.5 | 40 | 50 | 67 | 71 | 77 | 79 | 81 | 86 | 92 | 96 | 110 |
| 衰弱*1(dB/100m) | 612 | 760 | 857 | 1003 | 1035 | 1081 | 1096 | 1111 | 1148 | 1191 | 1220 | 1314 |
| 平均電源*2(W) | 19 | 15 | 13 | 11 | 11 | 10 | 10 | 10 | 10 | 9 | 9 | 8 |
[1] VSWR:1.0■環境: +25°C (77°F); 原料ケーブル
[2] VSWR:1.0;環境: +40°C (104°F); 海面
