| MOQ: | 5個 |
| 価格: | negotiable |
| Delivery period: | 2-4weeks |
| payment method: | T/T、ウェスタン・ユニオン |
| Supply Capacity: | 1日あたりの50pcs |

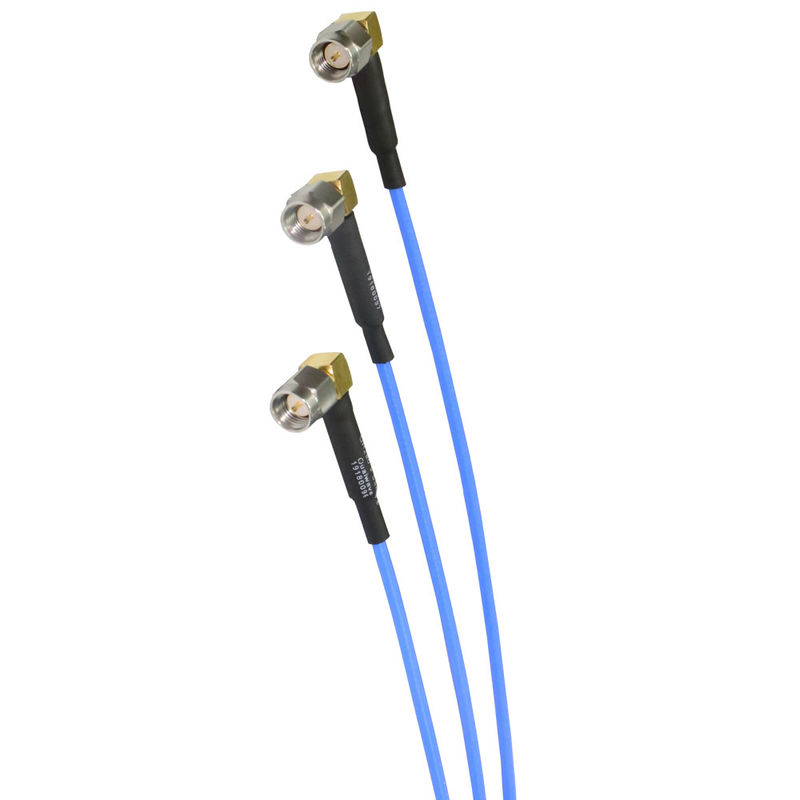

26.5G 高相安定性 柔軟なRFケーブルとアセンブリ
柔軟性があり,半硬ケーブルに替わる
| 特徴: | 応用: |
| * 段階安定性 | * 段階配列レーダー |
| *PIMが低い | * 設備内および設備間の相互接続 |
電気
| 頻度: | DC~26.5GHz |
| 切断頻度: | 34GHz |
| 阻力: | 50Ω |
| 拡散速度: | 70% |
| 遮蔽効果: | 90dB分 |
| 電圧抵抗: | 1500V DC |
| 違う 違う | 名前 | サイズ (mm) | 材料 |
| 1 | 内部導体 | 0.94 | 銀色銅 |
| 2 | ダイレクトリック | 3.00 | PTFE |
| 3 | 内側盾 | 3.20 | 銀付銅テープ |
| 4 | 外盾 | 3.55 | 銀で覆われた銅の毛糸 |
| 5 | ジャケット | 4.00 | FEP |
メカニカル
| 曲がり半径 (設置): | 20.0mm |
| 曲がり半径 (繰り返す): | 40.0mm |
| 体重: | 49g/m |
| 周波数 (GHz) | 0.3 | 0.5 | 1 | 2.4 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 |
| 衰弱*1(dB/100m) | 19.9 | 26.2 | 38.2 | 62.5 | 71.1 | 107.5 | 128.3 | 147.6 | 169.4 | 216.1 | 280.6 |
| 平均電源*2(W) | 512 | 423 | 290 | 177 | 156 | 103 | 86 | 75 | 65 | 51 | 39 |
環境問題
| 温度: | -55~+125°C |
コネクタの命名規則:
3 - 3.5mm (26.5GHz,VSWR 1.3)
P - SMP (26.5GHz VSWR 1.3)
A - SSMA (26.5GHz VSWR 1.3)
S - SMA (26.5GHz,VSWR 1.3)
N - N (18GHz VSWR 1.25)
X - MMCX (6GHz VSWR 1.3)
M - MCX (6GHz VSWR 1.3)
B - BNC (4GHz VSWR 1.4)
D - SMB (4GHz VSWR 1.25)
女性コネクタ - コネクタの名前後に F を追加します
右角 - コンネクタの名前の後ろに"R"を追加する (VSWR 0.1増加)
|
|
