高性能航空機器 RF試験ケーブル 組み立て リード 50G

高性能航空機器 RF試験ケーブル 組み立て リード 50G

MOQ: 5個
価格: negotiable
Delivery period: 2-4weeks
payment method: T/T、ウェスタン・ユニオン
Supply Capacity: 1日あたりの50pcs
Detail Information
起源の場所
中国
ブランド名
Vinncom
証明
RoHS/ISO9000
モデル番号
VN50
頻度::
DC~50GHz
伝播の速度::
76%
有効性の保護::
90dB min。
耐電圧:
500V DC
段階Stability*:
±7°
広さの安定性:
±0.05dB
ハイライト:

50G RF 試験ケーブル

,

航空機器のRF試験ケーブル

,

航空機器のRFリード

製品の説明

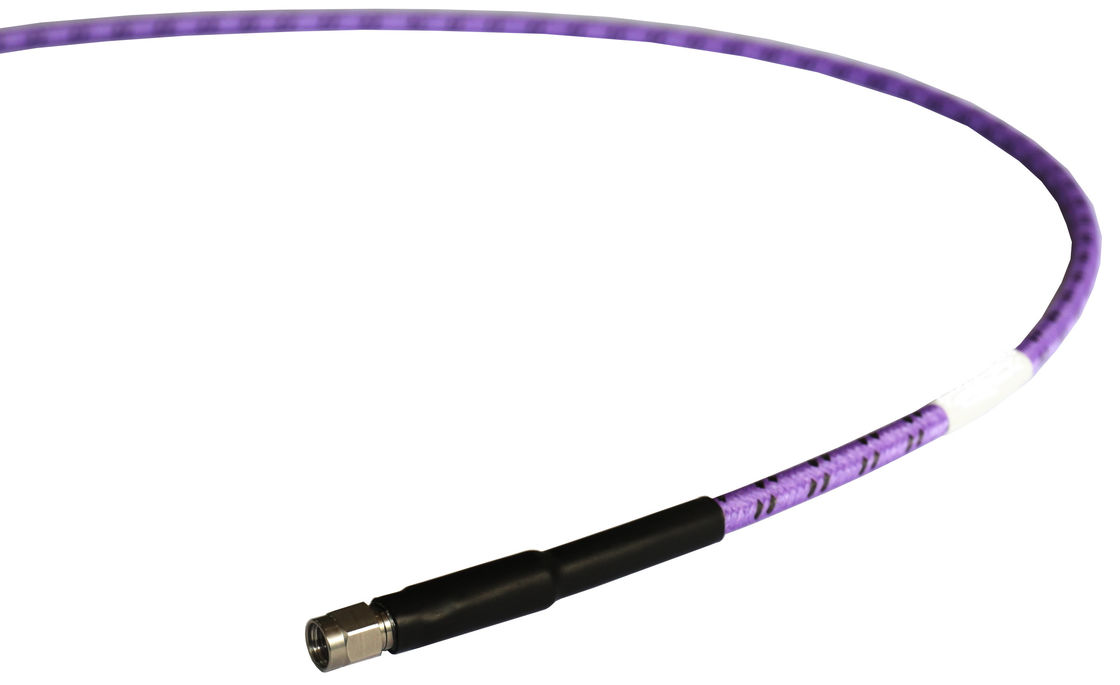

段階と損失 安定,長時間柔軟性 50G 高性能試験ケーブル組



  • 低挿入損失
  • 高い力
  • 高耐久性



段階と損失 安定,長時間柔軟性

特徴: 応用:
* 挿入損失が低い * 研究室検査
* 高相安定性 * 航空機器
* 高い力 * 段階配列レーダー
* 高耐久性 * 衛星通信





電気

頻度: DC~50GHz
阻力: 50Ω
拡散速度: 76%
遮蔽効果: 90dB分
電圧抵抗: 500V DC
段階安定性*1: ±7°
振幅安定性*1: ±0.05dB

[1] 50mm半径,360°の曲がり



メカニカル

装甲のない曲がり半径

(設置/繰り返す)

18mm/36mm ミニット

装甲式 曲がり半径

(設置/繰り返す)

30mm/60mm分
折りたたみのライフサイクル: 100,000
交尾 の 生命 サイクル*2: 5,000



[2] 2.4mm,2.92mm,3.5mm,SMA,Nのコネクタについてはのみ.





環境問題

温度: -55~+165°C





衰弱と電力の処理

周波数 (GHz) 1 2 3 6 8 10 12.4 18 26.5 40 50
衰弱*3(dB/100m) 48.1 68.3 83.9 119.4 138.4 155.2 173.4 210.2 257.1 319.2 359.2
平均電源*4(W) 506 356 290 204 176 157 140 116 95 76 68

[3] VSWR:1.0■環境: +25°C (77°F); 原料ケーブル

[4] VSWR:1.0;環境: +40°C (104°F); 海面





建設業

高性能航空機器 RF試験ケーブル 組み立て リード 50G 0





違う 違う 名前 サイズ (mm) 材料
1 内部導体 0.72 銀色銅
2 ダイレクトリック 2.1 低密度PTFE
3 内側盾 2.25 銀付銅テープ
4 インターレイヤー 2.55 低密度PTFE
5 外盾 3.01 銀で覆われた銅の毛糸
6 ジャケット 3.60 FEP
7~9 装甲 (オプション) 5.50 複合品
10   6.00 PTFE





コネクタの命名規則:

2〜2.4mm (50GHz,VSWR1.4)

K - 2.92mm (40GHz VSWR 1.25)

3 - 3.5mm (33GHz,VSWR 1.35)

S - SMA (26.5GHz,VSWR 1.25)

N - N (18GHz VSWR 1.25)



女性コネクタ - コネクタの名前後に F を追加します

右角 - コンネクタの名前後にRRを追加します (VSWR 0.1増加)





注文 の 方法

VN50W-X について-Y-Z

VN:ヴィンコム

W:装甲:P,装甲なし:空白

X: GHz での周波数

Y:コネクタタイプ

Z: 長さ (メートル)



T50 交配コネクター

VN-QC2-MG-T50-2

2.4mm 男性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 1

検定対象は,

3.5mm 女性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 2

VN-QC2-FG-T50-1

2.4mm 女性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 3

検定対象は,

SMA 男性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 4

検定対象は,

2.92mm 男性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 5

検定対象は,

SMA 女性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 6

検定対象は,

2.92mm 女性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 2

検定対象は,検定対象は,

N 女性,ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 8

VN-QC3-MG-T50-1

3.5mm 男性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 5





T50P 交配接続器



検定対象は,

2.4mm 男性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 10

検定対象は,

3.5mm 男性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 11

検定対象は,

2.4mm 女性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 12

VN-QC3-FG-T50P-1

3.5mm 女性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 13

試験対象は,試験対象は,試験対象は,試験対象は,試験対象である.

2.92mm 男性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 11

検定対象は,

SMA 男性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 15

検定対象は,

2.92mm 女性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 13

検定対象は,

SMA 女性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 17

VN-QCN-MG-T50P-3

N 男性 ステンレス鋼

高性能航空機器 RF試験ケーブル 組み立て リード 50G 18
