プロダクト細部
起源の場所: 中国
ブランド名: Vinncom
証明: RoHS/ISO9000
モデル番号: VN67
支払及び船積みの言葉
最小注文数量: 5pcs
価格: negotiable
受渡し時間: 2-4weeks
支払条件: T/T、ウェスタン・ユニオン
供給の能力: 1日あたりの50pcs
頻度: |
DC~67GHz |
阻力: |
50Ω |
伝播速度: |
81% |
有効性の保護: |
90dB min。 |
耐電圧: |
500V DC |
段階Stability*: |
±7° |
広さの安定性: |
±0.05dB |
頻度: |
DC~67GHz |
阻力: |
50Ω |
伝播速度: |
81% |
有効性の保護: |
90dB min。 |
耐電圧: |
500V DC |
段階Stability*: |
±7° |
広さの安定性: |
±0.05dB |

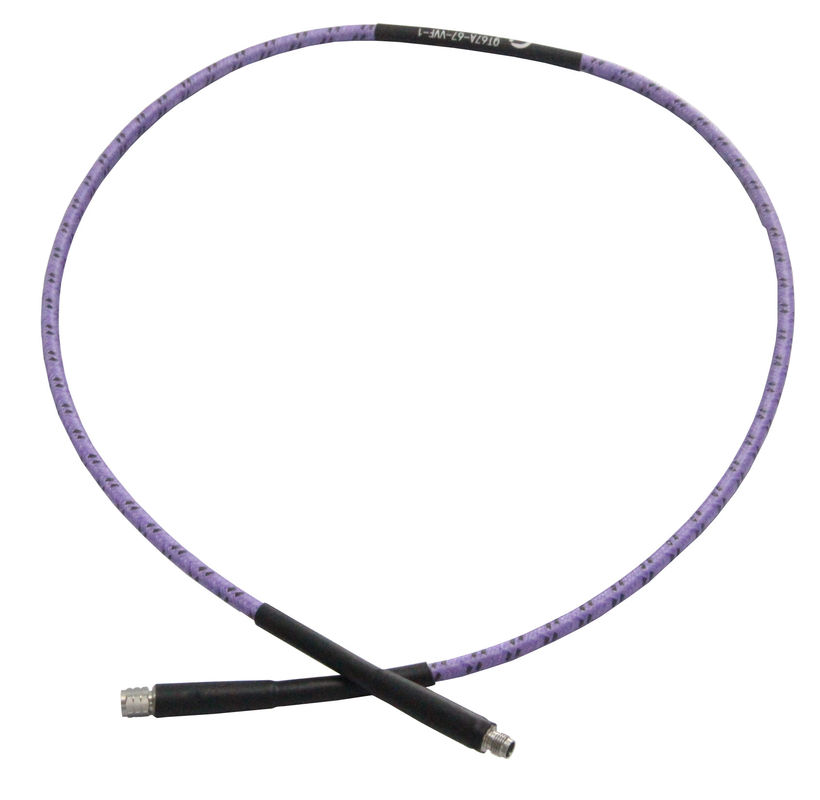

67G 高耐久性性能試験ケーブル組
段階と損失 安定,長時間柔軟性
| 特徴: | 応用: |
| *低挿入損失 | * 研究室検査 |
| * 高相安定性 | * 航空機器 |
| * 高い力 | * 段階配列レーダー |
| * 高耐久性 | * 衛星通信 |
電気
| 頻度: | DC~67GHz |
| 阻力: | 50Ω |
| 拡散速度: | 81% |
| 遮蔽効果: | 90dB分 |
| 電圧抵抗: | 500V DC |
| 段階安定性*1: | ±7° |
| 振幅安定性*1: | ±0.05dB |
[1] 50mm半径,360°の曲がり
メカニカル
|
装甲のない曲がり半径 (設置/繰り返す) |
12mm/24mm ミニット |
|
装甲式 曲がり半径 (設置/繰り返す) |
30mm/60mm分 |
| 折りたたみのライフサイクル: | 100,000 |
| 交尾 の 生命 サイクル*2: | 5,000 |
[2] 接続器については1.85mm,2.4mm,2.92mm,3.5mm,SMAのみ.
環境問題
| 温度: | -55~+125°C |
衰弱と電力の処理
| 周波数 (GHz) | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 18 | 26.5 | 33 | 40 | 50 | 67 |
| 衰弱*3(dB/100m) | 64 | 91 | 130 | 161 | 187 | 210 | 232 | 288 | 355 | 400 | 445 | 503 | 594 |
| 平均電源*4(W) | 97 | 68 | 47 | 38 | 33 | 29 | 27 | 21 | 17 | 15 | 14 | 12 | 10 |
[3] VSWR:1.0■環境: +25°C (77°F); 原料ケーブル
[4] VSWR:1.0;環境: +40°C (104°F); 海面
建設業
| 違う 違う | 名前 | サイズ (mm) | 材料 |
| 1 | 内部導体 | 0.50 | 銀色銅 |
| 2 | ダイレクトリック | 1.38 | 低密度PTFE |
| 3 | 内側盾 | 1.54 | 銀付銅テープ |
| 4 | インターレイヤー | 1.82 | 低密度PTFE |
| 5 | 外盾 | 2.17 | 銀で覆われた銅の毛糸 |
| 6 | ジャケット | 2.40 | FEP |
| 7~9 | 装甲 (オプション) | 5.50 | 複合品 |
| 10 | 6.00 | PTFE |
コネクタの命名規則:
V - 1.85mm (67GHz VSWR 1.5)
G - ミニSMP (GPPOとSSMP,65GHz,VSWR 1.8とマッチ可能)
2〜2.4mm (50GHz,VSWR1.4)
K - 2.92mm (40GHz VSWR 1.35)
A - SSMA (40GHz VSWR 1.35)
P - SMP (40GHz VSWR 1.35)
3 - 3.5mm (33GHz,VSWR 1.35)
S - SMA (26.5GHz,VSWR 1.3)
女性コネクタ - コネクタの名前後に F を追加します
右角 - コンネクタの名前の後ろに"R"を追加する (VSWR 0.1増加)
注文 の 方法
VN67W-X について-Y-Z
VN:ヴィンコム
W:装甲:P,装甲なし:空白
X: GHz での周波数
Y:コネクタタイプ
Z: 長さ (メートル)
例として:
装甲付きの VN67 試験ケーブルを注文する1.85mm 男性から1.85mm 女性,0.5メートル, VN67P-60-VVF-0を指定します.5.
QT67 交配コネクター
|
検定対象は, |
|
検定対象は, |
|
QT67P 交配接続器
|
検察庁は,この規則を適用する. |
|
検察庁は,この規則を適用する. |
|
