プロダクト細部
起源の場所: 中国
ブランド名: Vinncom
証明: ROHS ISO9000
モデル番号: VN DC05560 ONx
支払及び船積みの言葉
最小注文数量: 5個
価格: negotiable
支払条件: L/C、D/A、D/P、T/T
供給の能力: 1日あたりの1000PCS
OEM: |
わかりました |
ODM: |
わかりました |
オーダーメイド: |
わかりました |
デザイン: |
空気誘電性のstripline |
色: |
選択可能 |
頻度: |
550-6000MHz |
保護: |
IP65 |
適用する: |
屋内 と 屋外 |
連結の程度: |
オーダーメイド |
OEM: |
わかりました |
ODM: |
わかりました |
オーダーメイド: |
わかりました |
デザイン: |
空気誘電性のstripline |
色: |
選択可能 |
頻度: |
550-6000MHz |
保護: |
IP65 |
適用する: |
屋内 と 屋外 |
連結の程度: |
オーダーメイド |

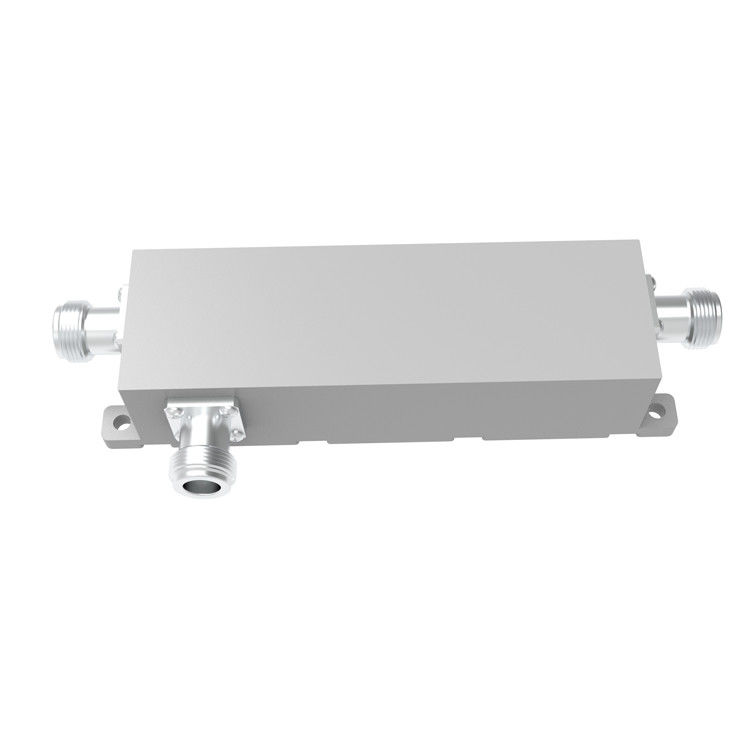

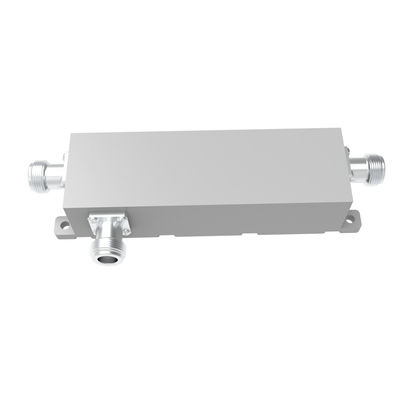

550~6000MHzN 女性方向性カップラー
| 部分番号 | 検定基準の基準は | ||||||
| 動作周波数 (MHz) | 550〜6000 | ||||||
| 阻力 (オム) | 50 | ||||||
| VSWR | ≤135 | ||||||
| 結合 (dB) | 5 ± 14 | 6 ± 14 | 7 ± 14 | 8 ± 14 | 10 ± 16 | 15 ± 16 | 20 ± 16 |
| 挿入損失 (dB) | ≤250 | ≤180 | ≤15 | ≤11 | ≤11 | ≤0.4 | ≤0.22 |
| 隔離 (dB) | ≥21 | ≥22 | ≥23 | ≥24 | ≥26 | ≥31 | ≥35 |
| IM3 (dBc @ 2×43dBm) | -150ドル | ||||||
| 適用する | 室内と屋外 | ||||||
| 保護程度 | IP65 | ||||||
| 動作温度 (°C) | -40 ~ + 80 | ||||||
| インターフェース | N 女性 | ||||||
| 操作力 (ワット最大) | 300 | ||||||
| ピークパワー (ワット,最大) | 1200 | ||||||
| サイズ (mm) |
127 × 40 × 31 (コネクタを除く) |
||||||
| 純重量 (g) |
450±5% |
||||||
| パッケージの寸法 (mm) | 180 × 75 × 30 | ||||||
| パッケージ カートン サイズ ((mm) | 400 × 380 × 170 | ||||||
| ROHS に準拠する | そうだ | ||||||
方向性結合器は,主に無線技術分野で使用される受動装置である.信号が他の無線システムや次の無線機器で使用できるようにするポートに方向性カップラーの重要な特徴は,一方向に流れる電源のみをカップリングすることです.出力ポートに入る電源は,分離ポートにカップリングされていますが,カップリングされたポートにはありません.2 つのポートの間に電力を等しく分割するように設計された方向性結合器はハイブリッド結合器と呼ばれます例えば3dBハイブリッドコップラー
Vinncomの方向結合器は,マイクロストライプラインなどの異なる設計に基づいています,空気介電,薄膜,波導体など
方向性カプラーは多くの用途があります.測定や監視,フィードバック,アンテナへのフィードとアンテナからのフィードを組み合わせ,ケーブル・テレビなどのケーブル・アンテナ・システムや配線・アンテナ・システムへの信号・タップの提供,モバイル信号のカバーと通信システムにおける送信信号と受信信号の分離
