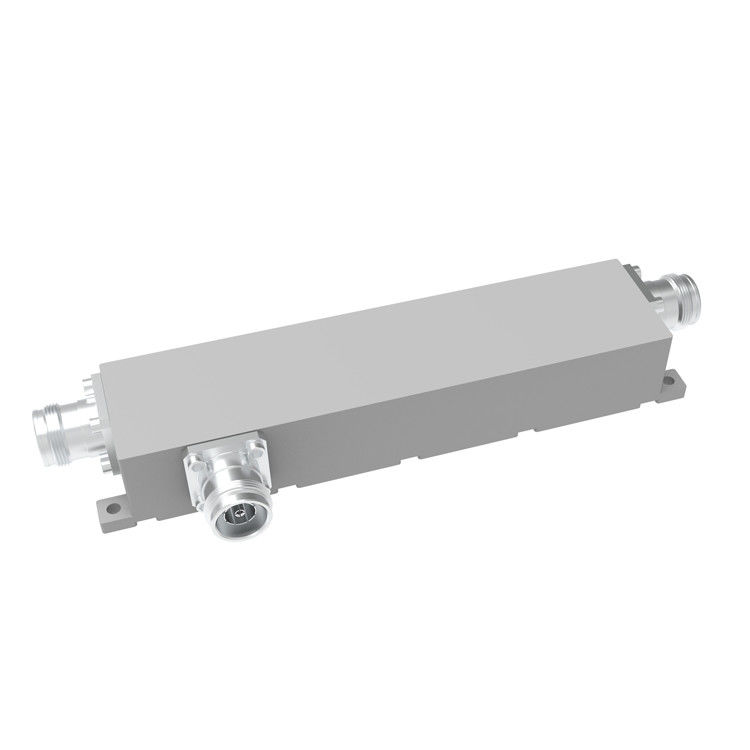

550-3800MHZ 12dB 500w 空気ダイレクト RF方向結合器

550-3800MHZ 12dB 500w 空気ダイレクト RF方向結合器

MOQ: 5個
価格: negotiable
payment method: L/C、D/A、D/P、T/T
Supply Capacity: 1日あたりの1000PCS
Detail Information
起源の場所
中国
ブランド名
Vinncom
証明
ROHS ISO9000
モデル番号
VN DC05538 OPx
OEM:
わかりました
ODM:
わかりました
オーダーメイド:
わかりました
デザイン:
空気誘電性のstripline
色:
選択可能
頻度:
550-3800MHz
ハイライト:

550-3800MHZ RF方向結合器

,

12dB RF方向結合器

,

空気ダイレクト hf 方向結合器

製品の説明

 550-3800MHZ 4.3-10 女性 5dB 6dB 7dB 8dB 15dB 20dB RF エア・ダイレクトリック DAS IBS 方向結合器



  • 良いPIMは -163@43dBm*2まで
  • 良質なリターン損失
  • すべての港で良いVSWR



部分番号 VN-DC-05538-OPx
動作周波数 (MHz) 550~3800
阻力 (オム) 50
VSWR ≤125
結合 (dB)   6 7 8   15 20 30
容量 (dB)   ± 12 ± 12 ± 12   ± 15 ± 17

± 18

挿入損失 (dB)   ≤18 ≤15 ≤11   ≤0.4 ≤0.2

≤0.17

隔離 (dB)   ≥24 ≥25 ≥26   ≥33 ≥38

≥48

IM3 (dBc @ 2×43dBm) -153 / -163
適用する 室内・室外
保護程度 IP65
動作温度 (°C) -40 ~ + 80
インターフェース 4.3-10 女性
操作力 (ワット最大) 500
ピークパワー (ワット,最大) 1500
尺寸 (mm) (L×W×H,コンネクタを除く)

182.5 × 44 × 31

純重量 (g)

775±5%

パッケージの寸法 (mm,L×W×H)

240 × 80 × 35

パッケージ カートンのサイズ (mm,L×W×H)

500 × 420 × 160

ROHS に準拠する そうだ







550-3800MHZ 12dB 500w 空気ダイレクト RF方向結合器 0550-3800MHZ 12dB 500w 空気ダイレクト RF方向結合器 1





方向性結合器は,主に無線技術分野で使用される受動装置である.信号が他の無線システムや次の無線機器で使用できるようにするポートに方向性カップラーの重要な特徴は,一方向に流れる電源のみをカップリングすることです.出力ポートに入る電源は,分離ポートにカップリングされていますが,カップリングされたポートにはありません.2 つのポートの間に電力を等しく分割するように設計された方向性結合器はハイブリッド結合器と呼ばれます例えば3dBハイブリッドコップラー

Vinncomの方向結合器は,マイクロストライプラインなどの異なる設計に基づいています,空気介電,薄膜,波導体など

方向性カプラーは多くの用途があります.測定や監視,フィードバック,アンテナへのフィードとアンテナからのフィードを組み合わせ,ケーブル・テレビなどのケーブル・アンテナ・システムや配線・アンテナ・システムへの信号・タップの提供,携帯電話信号のカバーと通信システムの送信と受信信号の分離
