| MOQ: | 5個 |
| 価格: | negotiable |
| 標準梱包: | foam+box |
| 配達期間: | 2～4週間 |
| 支払方法: | T/T、ウェスタンユニオン |
| 供給能力: | 1日あたり50個 |
75-80GHz WR-12 波導体隔離器
前向きの方向を特定するほら
A について波導体隔離器許容された送電方向を示す矢印またはラベルで表示される.
ソースを入力ポートに接続するほら
信号源 (例えばマグネトロン,アンプ,またはオシレーター) を入力ポートに接続波導体隔離器.
負荷を出力ポートに接続するほら
アントネ,伝送線,または測定装置を波導体隔離器.
** 逆転する事は決してありません波導体隔離器ほら
A について波導体隔離器逆方向で接続した場合,電波が大きく弱くなる (通常は>20 dB) 必要があります.
フレンジのマッチングほら
A について波導体隔離器隣接する波導体部品と同じフレンズタイプ (UG,CPR,カバー,またはストローク) を必要とする.
定位電力の検証ほら
操作する前に波導体隔離器平均電源とピーク電源の両方の処理能力を確認します.
外部の終了は必要ありませんほら
循環器とは異なり,波導体隔離器外部に端末が付いていないので波導荷重必要なものです
| 部分番号 | VN-WGISO-7580-WR12 |
| 動作周波数 (GHz) | 75から80 |
| 挿入損失 (dB) | ≤0.8 |
| 隔離 (dB) | ≥18 |
| リターン損失 (dB) | ≥16 |
| 動作温度 (°C) | -45 ~ + 80 |
| インターフェース | WR12 UG-383/U アンチコッキング |

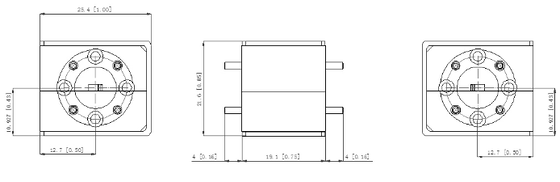

| 尺寸 (mm) | 下記のように |
| 操縦力 | 3W/1W |
| ROHS に準拠する | そうだ |
|
|
| MOQ: | 5個 |
| 価格: | negotiable |
| 標準梱包: | foam+box |
| 配達期間: | 2～4週間 |
| 支払方法: | T/T、ウェスタンユニオン |
| 供給能力: | 1日あたり50個 |
75-80GHz WR-12 波導体隔離器
前向きの方向を特定するほら
A について波導体隔離器許容された送電方向を示す矢印またはラベルで表示される.
ソースを入力ポートに接続するほら
信号源 (例えばマグネトロン,アンプ,またはオシレーター) を入力ポートに接続波導体隔離器.
負荷を出力ポートに接続するほら
アントネ,伝送線,または測定装置を波導体隔離器.
** 逆転する事は決してありません波導体隔離器ほら
A について波導体隔離器逆方向で接続した場合,電波が大きく弱くなる (通常は>20 dB) 必要があります.
フレンジのマッチングほら
A について波導体隔離器隣接する波導体部品と同じフレンズタイプ (UG,CPR,カバー,またはストローク) を必要とする.
定位電力の検証ほら
操作する前に波導体隔離器平均電源とピーク電源の両方の処理能力を確認します.
外部の終了は必要ありませんほら
循環器とは異なり,波導体隔離器外部に端末が付いていないので波導荷重必要なものです
| 部分番号 | VN-WGISO-7580-WR12 |
| 動作周波数 (GHz) | 75から80 |
| 挿入損失 (dB) | ≤0.8 |
| 隔離 (dB) | ≥18 |
| リターン損失 (dB) | ≥16 |
| 動作温度 (°C) | -45 ~ + 80 |
| インターフェース | WR12 UG-383/U アンチコッキング |
| 尺寸 (mm) | 下記のように |
| 操縦力 | 3W/1W |
| ROHS に準拠する | そうだ |
