| MOQ: | 5個 |
| 価格: | negotiable |
| 標準梱包: | foam+box |
| 配達期間: | 2～4週間 |
| 支払方法: | T/T、ウェスタンユニオン |
| 供給能力: | 1日あたり50個 |
64-71GHz WR-12 導波管サーキュレーター
あ導波管サーキュレーターは、非可逆の 3 ポート (または 4 ポート) フェライト デバイスです。
あ導波管サーキュレーター磁気的にバイアスされたフェライト要素を使用して、非相反位相シフトを作成します。
信号がポート 1 に入ると、導波管サーキュレーターの場合、ポート 3 ではなくポート 2 からのみ出力されます。
同様に、導波管サーキュレーター信号をポート 2 からポート 3 に送信し、ポート 3 からポート 1 に送信します。
したがって、導波管サーキュレーターマイクロ波エネルギーの一方向循環を提供します。
この性質により、導波管サーキュレーター順方向の挿入損失を低く維持しながら、入力ポートを出力ポートから分離します。
| 部品番号 | VN-WGCIR-6471-WR12 |
| 動作周波数 (GHz) | 64-71 |
| 挿入損失(dB) | ≤0.8 |
| アイソレーション(dB) | ≥16 |
| リターンロス(dB) | ≥16 |
| 使用温度（℃） | -45～+80 |
| インタフェース | WR12 UG-383/U アンチコッキング付き |

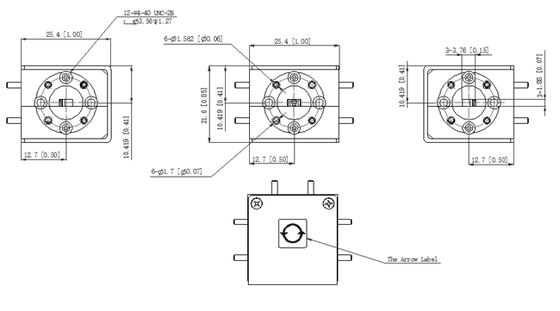

| 寸法(mm) | 以下のように |
| ハンドリングパワー | 3W/3W |
| ROHS 準拠 | はい |
|
|
| MOQ: | 5個 |
| 価格: | negotiable |
| 標準梱包: | foam+box |
| 配達期間: | 2～4週間 |
| 支払方法: | T/T、ウェスタンユニオン |
| 供給能力: | 1日あたり50個 |
64-71GHz WR-12 導波管サーキュレーター
あ導波管サーキュレーターは、非可逆の 3 ポート (または 4 ポート) フェライト デバイスです。
あ導波管サーキュレーター磁気的にバイアスされたフェライト要素を使用して、非相反位相シフトを作成します。
信号がポート 1 に入ると、導波管サーキュレーターの場合、ポート 3 ではなくポート 2 からのみ出力されます。
同様に、導波管サーキュレーター信号をポート 2 からポート 3 に送信し、ポート 3 からポート 1 に送信します。
したがって、導波管サーキュレーターマイクロ波エネルギーの一方向循環を提供します。
この性質により、導波管サーキュレーター順方向の挿入損失を低く維持しながら、入力ポートを出力ポートから分離します。
| 部品番号 | VN-WGCIR-6471-WR12 |
| 動作周波数 (GHz) | 64-71 |
| 挿入損失(dB) | ≤0.8 |
| アイソレーション(dB) | ≥16 |
| リターンロス(dB) | ≥16 |
| 使用温度（℃） | -45～+80 |
| インタフェース | WR12 UG-383/U アンチコッキング付き |
| 寸法(mm) | 以下のように |
| ハンドリングパワー | 3W/3W |
| ROHS 準拠 | はい |
