145-220GHz WR-5 ウェーブガイド負荷
あウェーブガイドの負荷導波管伝送システムで使用される受動的な非放射終端デバイスです。その主な電気的特性は、ソースに対して整合したインピーダンス (通常は 50 オーム相当、または導波管の特性インピーダンス) を提示し、それによって最小限の反射で入射マイクロ波エネルギーを吸収することです。
マイクロ波エネルギーの吸収:
あウェーブガイドの負荷電磁波エネルギーを熱に変換し、定在波を防ぎます。高電力システムには、ウェーブガイドの負荷未使用のポートを終了します。
電圧定在波比 (VSWR) の低減:
ほぼすべての入射電力を吸収することで、ウェーブガイドの負荷低い VSWR (通常 <1.05) を維持し、信号源の安定性と測定精度を保証します。
敏感なコンポーネントの保護:
送信機のテストまたはアンプの調整中に、ウェーブガイドの負荷ダミーアンテナとして機能します。なしでウェーブガイドの負荷反射電力により、マグネトロンやソリッドステート アンプなどの高価なデバイスが破壊される可能性があります。
| 部品番号 | VN-WGLD-145220-WR5 |
| 動作周波数 (GHz) | 145-220 |
| インピーダンス (オーム) | 50 |
| VSWR | ≤1.25 |
| 使用温度（℃） | -40～+80 |
| インタフェース | WR5(BJ1800) |

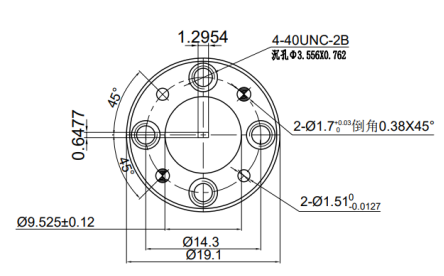

| 寸法(mm) | 以下のように |
| ハンドリングパワー | 0.3 (ワット、最大) |
| ROHS 準拠 | はい |
|
|
