| MOQ: | 5個 |
| 価格: | negotiable |
| 支払方法: | L/C、D/A、D/P、T/T |
| 供給能力: | 500 |
49.8-75.8GHz WR-15 ウェーブガイド負荷
低い挿入損失 (終端負荷としての設計による)
再現可能な測定条件
未使用の導波管ポートの信頼性の高い終端
機能:あウェーブガイドの負荷導波管ポートを反射せずに終端する → エネルギーを熱として吸収します。
なぜ必要なのか:なしでウェーブガイドの負荷、定在波と反射電力の損傷源。
要するに、ウェーブガイドの負荷はオプションではありません。非放射導波管のセットアップでは必須のコンポーネントです。を導入する前に、電力定格、フランジのタイプ、冷却方法を必ず確認してください。ウェーブガイドの負荷あなたのシステムで。
どこに当てはまるか:導波路コンポーネントとヒートシンクの間 (例: 4 ポート サーキュレータのダミー ポート内)。
すべてのRFエンジニアを選択してインストールする方法を知っておく必要がありますウェーブガイドの負荷安全で再現性のあるマイクロ波測定を実現します。
| 部品番号 | VN-WGLD-5076-WR15 |
| 動作周波数 (GHz) | 49.8-75.8 |
| インピーダンス (オーム) | 50 |
| VSWR | ≤1.08 |
| 使用温度（℃） | -40～+80 |
| インタフェース | WR15(BJ620) |

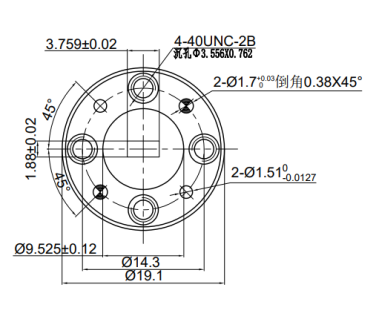

| 寸法(mm) | 以下のように |
| ハンドリングパワー | 0.5 (ワット、最大) |
| ROHS 準拠 | はい |
|
|
