| MOQ: | 5個 |
| 価格: | negotiable |
| 支払方法: | L/C、D/A、D/P、T/T |
| 供給能力: | 500 |
75-110GHz WR-10 ウェーブガイド負荷
システム損傷のリスクの軽減
未使用の導波管ポートの信頼性の高い終端
ブロードバンド運用
ポート終端:
のフランジ付き入力を接続します。ウェーブガイドの負荷未使用の導波管ポート、サーキュレータ ポート、または方向性結合器ポートに直接接続します。フランジのタイプ (UG、CPR、カバー、チョークなど) がシステムと一致していることを確認してください。
電力処理に関する考慮事項:
を選択してくださいウェーブガイドの負荷平均電力定格が予想される最大電力を超えています。パルスシステムの場合は、ピーク電力能力を確認してください。
冷却要件:
低電力ウェーブガイドの負荷→自然空冷。
中出力 → 強制空冷 (内蔵ファンなど)。
ハイパワー → 水冷ウェーブガイドの負荷循環脱イオン水を使用します。
設置方向:
ある程度の高出力ウェーブガイドの負荷対流を最適化するには、フィンを垂直にして取り付ける必要があります。常にその特定のデータシートに従ってください。ウェーブガイドの負荷。
検証：
インストール後、ネットワーク アナライザーを使用して、ウェーブガイドの負荷30 dB を超えるリターンロスを示します (VSWR < 1.15)。
| 部品番号 | VN-WGLD-75110-WR10 |
| 動作周波数 (GHz) | 75-110 |
| インピーダンス (オーム) | 50 |
| VSWR | ≤1.15 |
| 使用温度（℃） | -40～+80 |
| インタフェース | WR10(BJ900) |

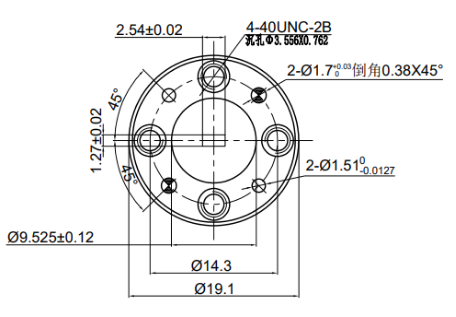

| 寸法(mm) | 以下のように |
| ハンドリングパワー | 0.5 (ワット、最大) |
| ROHS 準拠 | はい |
|
|
