| MOQ: | 5個 |
| 価格: | negotiable |
| 支払方法: | L/C、D/A、D/P、T/T |
| 供給能力: | 500 |
7GHz WR-112 WAVEGUIDE DUPLEXER オーバーライン
A について波導体ダブルス3ポートのマイクロ波コンポーネントで,送信機と受信機が単一のアンテナを共有し,同時に隔離を可能にします.
A について波導体ダブルス通常は2つの帯域フィルター (または1つの帯域フィルターと1つの帯域フィルター) を共有した接点に接続し,しばしばWAVEGUIDE マジック T循環器をベースにした建築です
A について波導体ダブルス周波数によって信号の送信と受信を分離する.送信チャンネルは送信周波数 (Tx) をアンテナに送信する.受信チャンネルがアンテナから受信周波数 (Rx) を通過している間.
A について波導体ダブルス送信機と受信機のポートの間には高い隔離性があるため,高電力の送信信号が敏感な受信機フロントエンドを損傷するのを防ぐ.
循環器型波導体ダブルス装置は波導循環器2つのポートに接続された2つのバンドパスフィルターで,循環器はTxエネルギーをアンテナに,Rxエネルギーをアンテナから受信機に導きます.
フィルターベースで波導体ダブルス(マジックTまたはT-ジャンクションを使用) TxとRx信号は周波数選択フィルターによって分離され,TxフィルターはTx帯のみをアンテナに送信する.そしてRxフィルターはアンテナからRx帯のみを通過します.
A について波導体ダブルス送信周波数と受信周波数が十分に隔離されていること (周波数分割デュプレックス) に依存し,フィルタがそれらを効果的に区別することができる.
A について波導体ダブルスまた,波導荷重隔離されたポート (循環器を使用する場合) でマッチされた終止符が,漏れまたは反射されたエネルギーを吸収します.
A について波導体ダブルス相互干渉なしにアンテナが同時にTxとRxの両方向に接続されることを保証します.これはフル・デュプレックスレーダーと通信システムにとって不可欠な機能です.
| 部分番号 | 検定機種は, |
| 動作周波数 (GHz) | 7 |
| 平らさ (dB) | ≤0.4dB ((ランダム ±30MHzスペン) |
| グループ遅延変化 (dB) | ≤10ns (ランダム ±30MHzスペン) |
| リターン損失 (dB) | ≥15dB |
| 拒絶 (以下 ANT) |
≥70dB@f3-f4 ≥50dB@30MHz- ((f1-DS) ≥50dB@f4-2f1 ≥30dB@2f1-26GHz |
| 拒絶反応 (アリまで) |
≥70dB@f1-f2 ≥50dB@30MHz-f1 ≥50dB@(f4+DS) -2f3 ≥30dB@2f3-26GHz |
| インターフェース | WR112 (BJ84) |

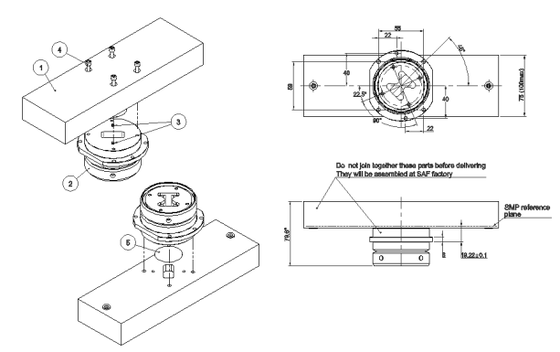

| 尺寸 (mm) | 下記のように |
| 動作湿度 | 5~95% |
| 動作温度 (°C) | -35 ~ + 65 |
| ROHS に準拠する | そうだ |
|
|
