| MOQ: | 5個 |
| 価格: | negotiable |
| 支払方法: | L/C、D/A、D/P、T/T |
| 供給能力: | 500 |
76-81GHz WR-12導波管フィルター
レーダーシステム –
A WAVEGUIDE FILTERは、周波数アジャイルレーダーで送受信周波数を分離するか、帯域外干渉を拒否します。
衛星通信 (Satcom) 地上局 –
A WAVEGUIDE FILTERは、信号がアンテナに到達する前にアップコンバーターから不要なスプリアスエミッションを除去します。
電子戦 (EW) システム –
A WAVEGUIDE FILTERは、目的の周波数帯域を選択し、その帯域外のジャミング信号を拒否します。
フランジマッチング –
A WAVEGUIDE FILTERは、隣接する導波管コンポーネントと同じフランジタイプ (UG、CPR、カバー、またはチョーク) を必要とします。
電力定格の確認 –
A WAVEGUIDE FILTERを操作する前に、平均およびピーク電力処理能力を確認してください。
チューニング (調整可能なフィルターの場合) –
一部の WAVEGUIDE FILTERにはチューニングネジがあります。ネットワークアナライザーで応答を監視しながら慎重に調整してください。
| 部品番号 | VN-WGFLT-7681-WR12 |
| 動作周波数 ( GHz ) | 76-81 |
| 減衰量 (dB) | 77dB@73GHz |
| 挿入損失 (dB) | ≤1.8 |
| インターフェース | WR12(BJ740) |
| 動作温度 ( ℃ ) | -30 ~ + 65 |

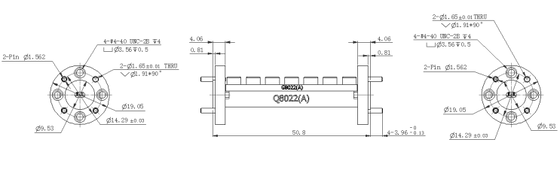

| 寸法 (mm) | 下記参照 |
| ROHS準拠 | はい |
|
|
