| MOQ: | 5個 |
| 価格: | negotiable |
| 支払方法: | D/A、L/C、D/P、T/T |
| 供給能力: | 1日あたり1500個 |
400-6000MHz 2ウェイ Nメス ウィルキンソン スプリッター
4方向分割の場合、入力信号はウィルキンソン スプリッターに入り、4分の1波長トランスを介して4つのパスに分割されます。これらのトランスは、入力から4つの出力へのインピーダンスを整合させます。ウィルキンソン スプリッターの重要な革新は、2つの出力ポート間に接続された抵抗器の統合です。この抵抗器は、出力間の不均衡から生じる電力を消費し、反射または不均等な電力が入力に反射されないようにします。その結果、ウィルキンソン スプリッターはすべてのポートで整合状態を維持します。
| 部品番号 | VN-PD-0460-NF4 |
| 動作周波数 ( MHz ) | 400-6000 |
| インピーダンス ( Ohm ) | 50 |
| 入力ポート VSWR | ≤1.35 |
| 出力ポート VSWR | ≤1.25 |
| アイソレーション(dB) | 20 |
| 挿入損失(dB) | ≤2.0 |
| 動作温度 ( ℃ ) | -35 ~ + 75 |
| インターフェース | Nメス |
| 処理電力 (ワット、最大) | スプリッターとして30W; コンバイナーとして2W |

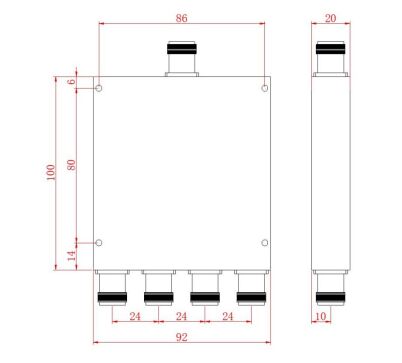

| 寸法 (mm)(L×W×H、コネクタを除く) | 100*92*20 |
| ROHS準拠 | はい |
|
|
