| MOQ: | 10 |
| 価格: | USD 7~12 |
| payment method: | T/T,L/C,D/A,D/P,ウェスタンユニオン,マネーグラム |
ブロードバンド周波数
低PIM
VSWRが良かった

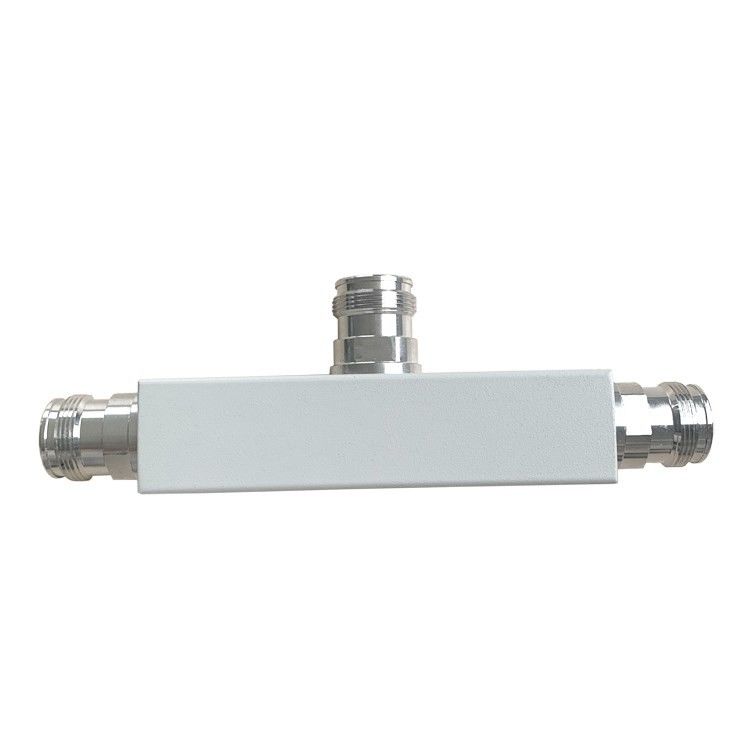

Vinncomは様々なRFタッパー周波数帯とコネクタの種類が違いますRFタッパー4つの周波数セグメントを含んでいる,3種類のPIMがありますRFタッパー方向性カップラーに似ている装置で,入力信号を2つの部分に分割して信号を入力し,主要な信号を送信します.RFタッパーには隔離ポートがありません.この原因はRFタッパーh方向性がないのですタッパーが低PIMで -160に達する
|
部分 番号 |
VN-TAP-03860 OPx-160. -160. -160. |
|
||||||||||||||||||
|
運用 頻度(M についてHz ) |
380-960/1710-2700/3500-4500/4900-6000 |
|
||||||||||||||||||
|
阻力( オーム ) |
50 |
|
||||||||||||||||||
|
トンパーコップリング(dB) |
5 |
6 |
7 |
8 |
9 |
10 |
13 |
15 |
20 |
30 |
|
|||||||||
|
結合損失 (dB) |
≤2.2 |
≤1.8 |
≤1.5 |
≤1.2 |
≤1.0 |
≤0.9 |
≤0.8 |
≤0.6 |
≤0.5 |
≤0.4 |
|
|||||||||
|
VSWR |
380〜960MHz |
1.40 |
1.35 |
1.32 |
1.32 |
1.30 |
1.30 |
1.28 |
1.28 |
1.25 |
1.35 |
|
||||||||
|
1710〜2700MHz |
1.40 |
1.35 |
1.32 |
1.32 |
1.31 |
1.30 |
1.28 |
1.28 |
1.25 |
1.35 |
|
|||||||||
|
3400〜4500MHz |
1.35 |
1.35 |
1.34 |
1.33 |
1.32 |
1.32 |
1.30 |
1.28 |
1.28 |
1.35 |
|
|||||||||
|
4900~6000MHz |
1.40 |
1.38 |
1.35 |
1.34 |
1.32 |
1.32 |
1.30 |
1.30 |
1.28 |
1.35 |
|
|||||||||
|
クープリング・トレランス (dB) |
380〜960MHz |
±1.6 |
±1.6 |
±1.7 |
±1.7 |
±1.8 |
±1.8 |
±1.8 |
±2.0 |
±2.2 |
±2.4 |
|
||||||||
|
1710〜2700MHz |
±1.5 |
±1.5 |
±1.6 |
±1.6 |
±1.6 |
±1.6 |
±1.7 |
±2.1 |
±2.1 |
±2.3 |
|
|||||||||
|
3400〜4500MHz |
±1.4 |
±1.4 |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
±1.6 |
±2.0 |
±2.0 |
±2.2 |
|
|||||||||
|
4900~6000MHz |
±1.5 |
±1.5 |
±1.7 |
±1.7 |
±1.8 |
±1.8 |
±1.8 |
±2.1 |
±2.2 |
±2.4 |
|
|||||||||
|
サイズ(mm) (L×W×) H,コンネクタを除く) |
A について |
B について |
|
|||||||||||||||||
|
IM3 (dBc @ 2×43dBm) |
- 160 |
|
||||||||||||||||||
|
パワー 格付け |
300W |
|
||||||||||||||||||
|
適用する |
室内 屋外 |
|
||||||||||||||||||
|
保護程度 |
IP65 |
|
||||||||||||||||||
|
動作温度( °C ) |
-35~75°C |
|
||||||||||||||||||
|
インターフェース |
4.3〜10 女性 |
|
||||||||||||||||||
|
サイズ(mm) (L×W×) H,コンネクタを除く) |
97*25*25 |
|
||||||||||||||||||
|
ROHS に準拠する |
そうだ |
|
||||||||||||||||||
|
コメント |
インストール ブラケット 含めること |
|
||||||||||||||||||
|
|
