プロダクト細部
起源の場所: 中国
ブランド名: Vinncom
証明: RoHS/ISO9000
モデル番号: VN-PD-500-6000-OS2
支払及び船積みの言葉
最小注文数量: 5個
価格: negotiable
パッケージの詳細: foam+box
受渡し時間: 2-4weeks
支払条件: T/T、ウェスタン・ユニオン
供給の能力: 1日あたりの50pcs
Operating Frequency ( MHz ): |
500-6000 |
Impedance( Ohm ): |
50 |
Input VSWR: |
≤1.25 |
Output VSWR: |
≤1.20 |
Insertion loss: |
≤1.2 |
Average Power (Watt max.): |
30W max. / 2W max. as combiner |
30W max. / 2W max. as combiner: |
≥20 |
Amplitude Balance(dB): |
±0.2 |
Phase Balance: |
±3° |
Interface: |
SMA Female |
Operating Frequency ( MHz ): |
500-6000 |
Impedance( Ohm ): |
50 |
Input VSWR: |
≤1.25 |
Output VSWR: |
≤1.20 |
Insertion loss: |
≤1.2 |
Average Power (Watt max.): |
30W max. / 2W max. as combiner |
30W max. / 2W max. as combiner: |
≥20 |
Amplitude Balance(dB): |
±0.2 |
Phase Balance: |
±3° |
Interface: |
SMA Female |

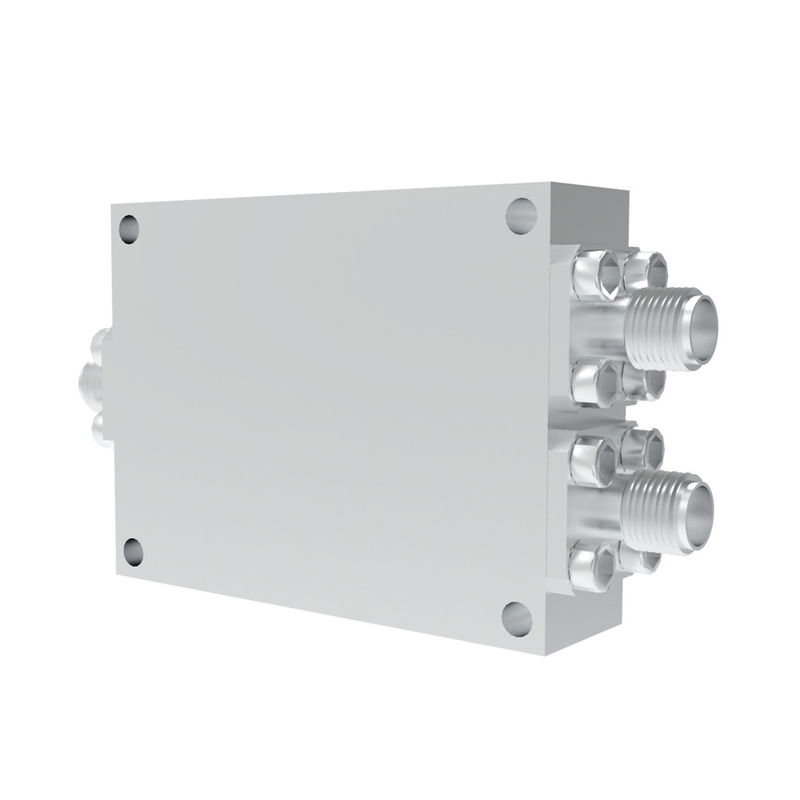

500~6000MHz ウィルキンソン SMA 女性 IBS と DAS の 2 方向 パワー ディバイダー/ コンビナー
| 部分番号 | VN-PD-500-6000-OX2 |
| 動作周波数 (MHz) | 500から6000 |
|
阻力 (オム) |
50 |
| 入力 VSWR | ≤125 |
| 出力 VSWR | ≤120 |
| 挿入損失 | ≤12 |
| 平均電源 (ワット最大) | 30W 最大 / 2W 最大 組み合わせ機として |
|
隔離 (dB) |
≥20 |
|
振幅バランス (dB) |
±02 |
| フェーズバランス | ±3° |
|
動作温度 ((°C) |
-35 ~ + 75c |
|
インターフェース |
SMA 女性 |
| サイズ | 157*26*10mm |
|
尺寸の許容量 (mm) |
±05 |
|
マウント |
4-Φ2.8mm透孔 (SMA) |
