プロダクト細部
起源の場所: 中国
ブランド名: VINNCOM
証明: ISO9000 RoHS
モデル番号: VN-PD-0560-IS4
支払及び船積みの言葉
最小注文数量: 5個
価格: negotiable
パッケージの詳細: 箱/カートン
受渡し時間: あなたの量によって決まる
支払条件: L/C,D/A,D/P,T/T
供給の能力: 1日あたりの200pcs
Operating Frequency ( MHz ): |
500-6000 |
Impedance( Ohm ): |
50 |
VSWR （投入口）: |
≤13 |
VSWR(Output Port): |
≤1.20 |
挿入損失: |
≤1.8 （SMA） |
Average Power (Watt max.): |
30(Used as a Splitter) 2(Used as a Combiner) |
分離（dB）: |
20以上 |
Amplitude Balance(dB): |
±0.3(SMA) |
段階のバランス（dB）: |
±4° （SMA） |
インターフェース: |
SMAの女性（IS4） |
Operating Frequency ( MHz ): |
500-6000 |
Impedance( Ohm ): |
50 |
VSWR （投入口）: |
≤13 |
VSWR(Output Port): |
≤1.20 |
挿入損失: |
≤1.8 （SMA） |
Average Power (Watt max.): |
30(Used as a Splitter) 2(Used as a Combiner) |
分離（dB）: |
20以上 |
Amplitude Balance(dB): |
±0.3(SMA) |
段階のバランス（dB）: |
±4° （SMA） |
インターフェース: |
SMAの女性（IS4） |

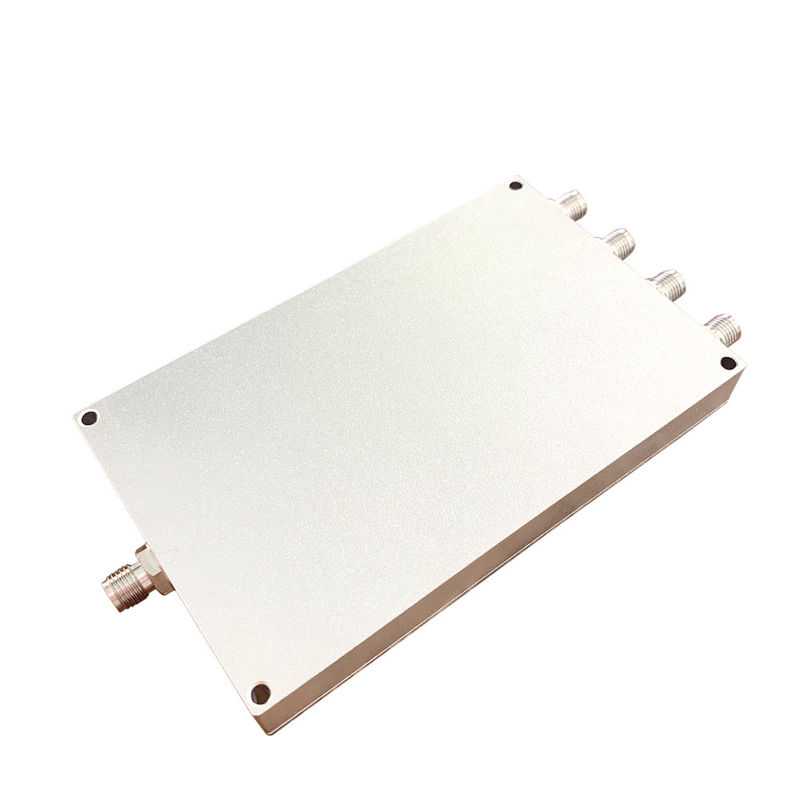

500~6000MHz ウィルキンソン SMA 女性 4 方向電源分割器/組み合わせ器
| 部分番号 | VN-PD-0560-IS4 |
| 動作周波数 (MHz) | 500から6000 |
|
阻力 (オム) |
50 |
|
VSWR (入力ポート) |
≤13 |
|
VSWR (出力ポート) |
≤120 |
| 挿入損失 | ≤1.8SMA |
| 平均電源 (ワット最大) | 30 (分割器として使用) 2 (組み合わせ器として使用) |
|
隔離 (dB) |
≥20 |
|
振幅バランス (dB) |
±0.3 (SMA) |
|
フェーズバランス (dB) |
±4° (SMA) |
|
動作温度 ((°C) |
-35 ~ + 75c |
|
インターフェース |
SMA 女性 ((IS4) |
|
寸法 (mm,L×W×H,コネクタを除く) |
100×62×12 |
|
尺寸の許容量 (mm) |
±05 |
|
マウント |
4-Φ2.8mm 透孔 |
