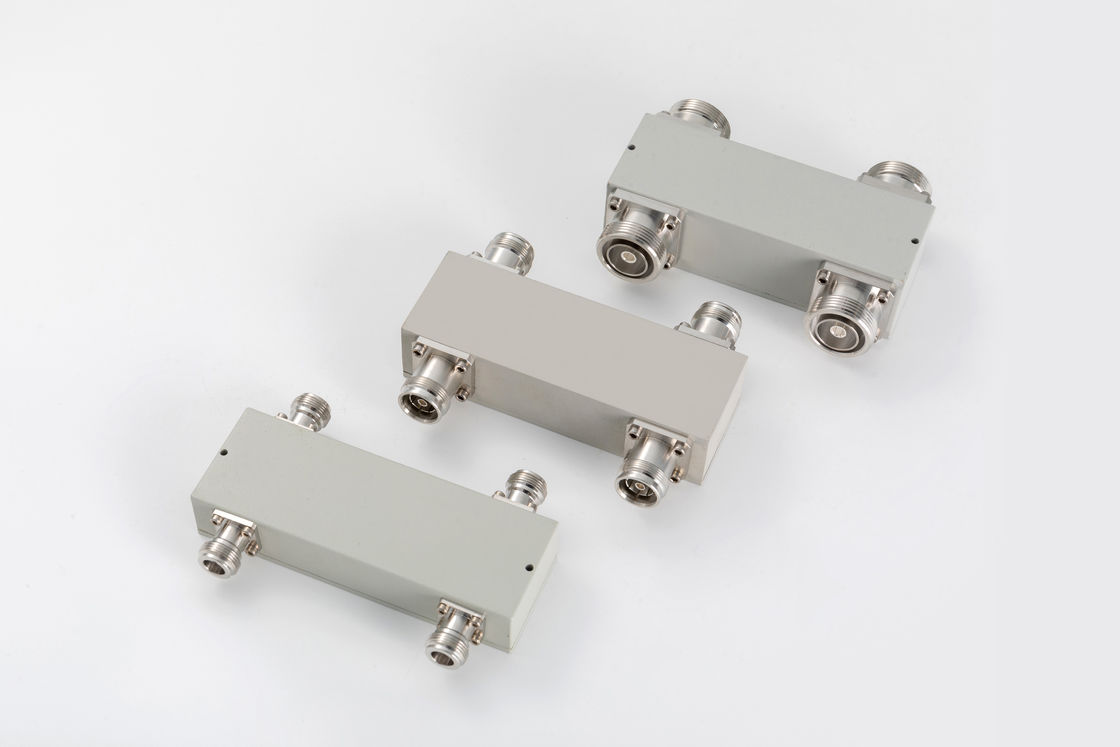

698-2700MHz 2イン2アウトハイブリッドカップラー PIM-150/-160
| 部分番号 | 検定対象は,検定対象は,検定対象は,検定対象は,検定対象は,検定対象は,検定対象は,検定対象である. | ||
| 動作周波数 (MHz) | 698-2700 | ||
| 阻力 (オム) | 50 | ||
| VSWR | 1.2 | ||
| 結合 (dB) | 3±08 | ||
| 挿入損失 (dB) | ±36 | ||
| 隔離 (dB) | 25 | ||
| IM3 (dBc @ 2×43dBm) | -150/-160 | ||
| 適用する | 室内と屋外 | ||
| 保護程度 | IP65 | ||
| 動作温度 (°C) | -40 ~ + 80 | ||
| インターフェース | N 女性/4.3-10 女性/DIN 女性 | ||
| 操作力 (ワット最大) | 500 ((N:300) | ||
| ピークパワー (ワット,最大) | .1500 ((N:1200) | ||
| 尺寸 (mm) (L×W×H,コンネクタを除く) | 127X44X25 | 127X44X31 | 127X44X38 |
| 純重量 (g) | 385±20% | 565±20% | 810±20% |
| パッケージの寸法 (mm,L×W×H) | 165X87X35 | 170×100×40 | 170×100×40 |
| パッケージ カートンのサイズ (mm,L×W×H) | 460×350×195 | 520×360×110 | 520×360×110 |
3dB (等しい) 電力分割のために設計されている.ハイブリッドは2種類,90度または四角形ハイブリッド,および180度ハイブリッドで提供されています.
Vinncomは,マイクロストライプ,空気介電,薄膜,波導体などに基づくハイブリッドコップラーを デザインしています.
ハイブリッドカップラーは 1つの端口を持つ方向性3dbカップラーとして広く使用されています.また,2in2outと2in1outのコンビナーとして使用できます.
ある用途では,ハイブリッドカップラーをマトリックスとして組み合わせることができます.例えば4in4out,3in3outなど.
Vinncomはハイブリッドコップラーに多くの異なる周波数帯を提供し,DASとテストシステムに広く使用されています.
|
|
