プロダクト細部
起源の場所: 中国
ブランド名: Vinncom
証明: RoHS/ISO9000
モデル番号: VN HC2x2 0738ウシ
支払及び船積みの言葉
最小注文数量: 5個
価格: VN-HC2x2-035052-ON-xxx
支払条件: L/C,D/A,D/P,T/T
部分番号: |
VN HC2x2 0738ウシ |
阻力 (オム): |
50 |
動作周波数（MHz）: |
698-3800 |
VSwr: |
≤1.25 |
カップリング（dB）: |
3.0±0.9 |
部分番号: |
VN HC2x2 0738ウシ |
阻力 (オム): |
50 |
動作周波数（MHz）: |
698-3800 |
VSwr: |
≤1.25 |
カップリング（dB）: |
3.0±0.9 |

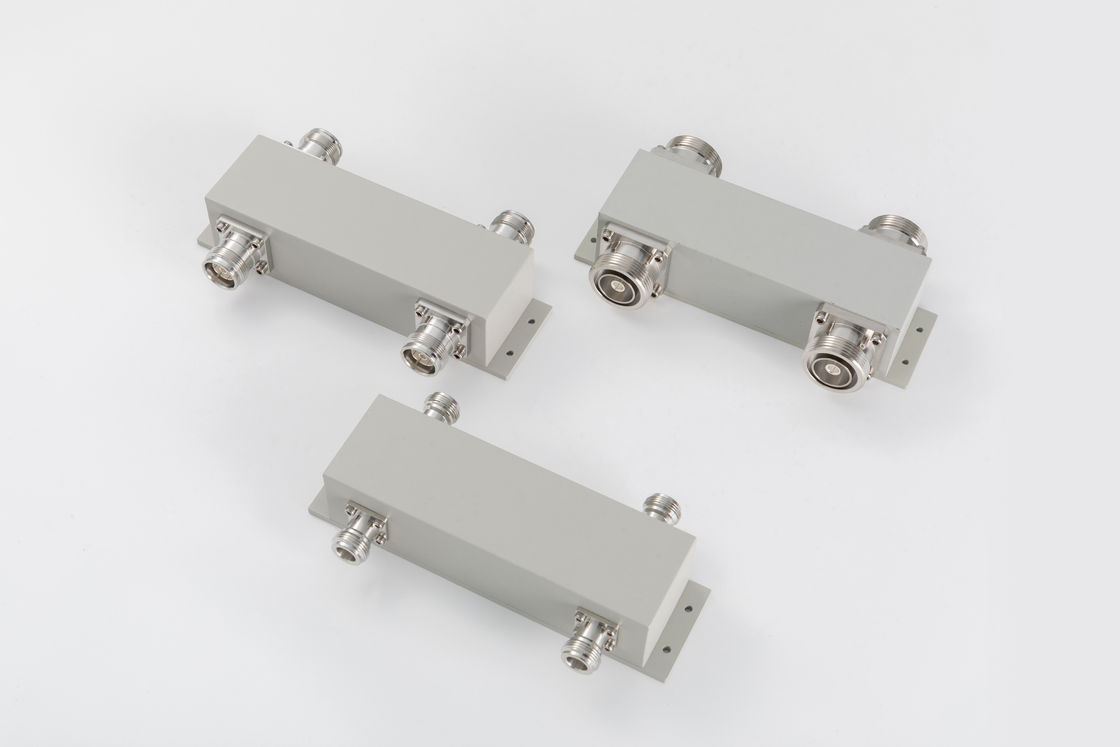

698-3800MHz 2イン2アウトハイブリッドカップラー / 2:2 コンビナー PIM-150 / -160
| 部分番号 | VN-HC2x2-0738-OX | ||
| 動作周波数 (MHz) | 698〜800 | ||
| 阻力 (オム) | 50 | ||
| VSWR | ≤125 | ||
| 結合 (dB) | 3.0±09 | ||
| 挿入損失 (dB) | 3.7 | ||
| 隔離 (dB) | ≥25 | ||
| IM3 (dBc @ 2×43dBm) | -150 / -160 | ||
| 適用する | 室内と屋外 | ||
| 保護程度 | IP65 | ||
| 動作温度 (°C) | -40 ~ + 80 | ||
| インターフェース | N 女性/4.3-10 女性/DIN 女性 | ||
| 操作力 (ワット最大) | 500 ((N:300) | ||
| ピークパワー (ワット,最大) | 1500 ((N:1200) | ||
| 尺寸 (mm) (L×W×H,コンネクタを除く) | 141 × 44 × 38 | 170 × 100 × 40 | 170 × 100 × 40 |
| 純重量 (g) | 615 ± 20 | 685 ± 20 | 880 ± 20 |
| パッケージの寸法 (mm,L×W×H) | 170 × 100 × 40 | 170 × 100 × 40 | 170 × 100 × 40 |
| パッケージ カートンのサイズ (mm,L×W×H) | 460 × 350 × 195 | 520 × 360 × 110 | 520 × 360 × 110 |
ハイブリッドコップラーは,3dB (等) の電力分割のために設計された4ポート方向コップラーの特殊例である.ハイブリッドは2種類,90度または四角型ハイブリッド,そして180度ハイブリッド.
Vinncomは,マイクロストライプ,空気介電,薄膜,波導体などに基づくハイブリッドコップラーを デザインしています.
ハイブリッドカップラーは 1つの端口を持つ方向性3dbカップラーとして広く使用されています.また,2in2outと2in1outのコンビナーとして使用できます.
ある用途では,ハイブリッドカップラーをマトリックスとして組み合わせることができます.例えば4in4out,3in3outなど.
Vinncomはハイブリッドコップラーに多くの異なる周波数帯を提供し,DASとテストシステムに広く使用されています.
