プロダクト細部
起源の場所: 中国
ブランド名: Vinncom
証明: RoHS/ISO9000
モデル番号: VNHC2x2 05560 OXx
支払及び船積みの言葉
最小注文数量: 5個
価格: negotiable
支払条件: L/C,D/A,D/P,T/T
動作周波数（MHz）: |
550-6000 |
カップリング（dB）: |
3 |
分離（dB）: |
20 |
IM3 （dBc @ 2×43dBm）: |
-150/-160 |
適用する: |
室内と屋外 |
VSwr: |
1.35 |
動作周波数（MHz）: |
550-6000 |
カップリング（dB）: |
3 |
分離（dB）: |
20 |
IM3 （dBc @ 2×43dBm）: |
-150/-160 |
適用する: |
室内と屋外 |
VSwr: |
1.35 |

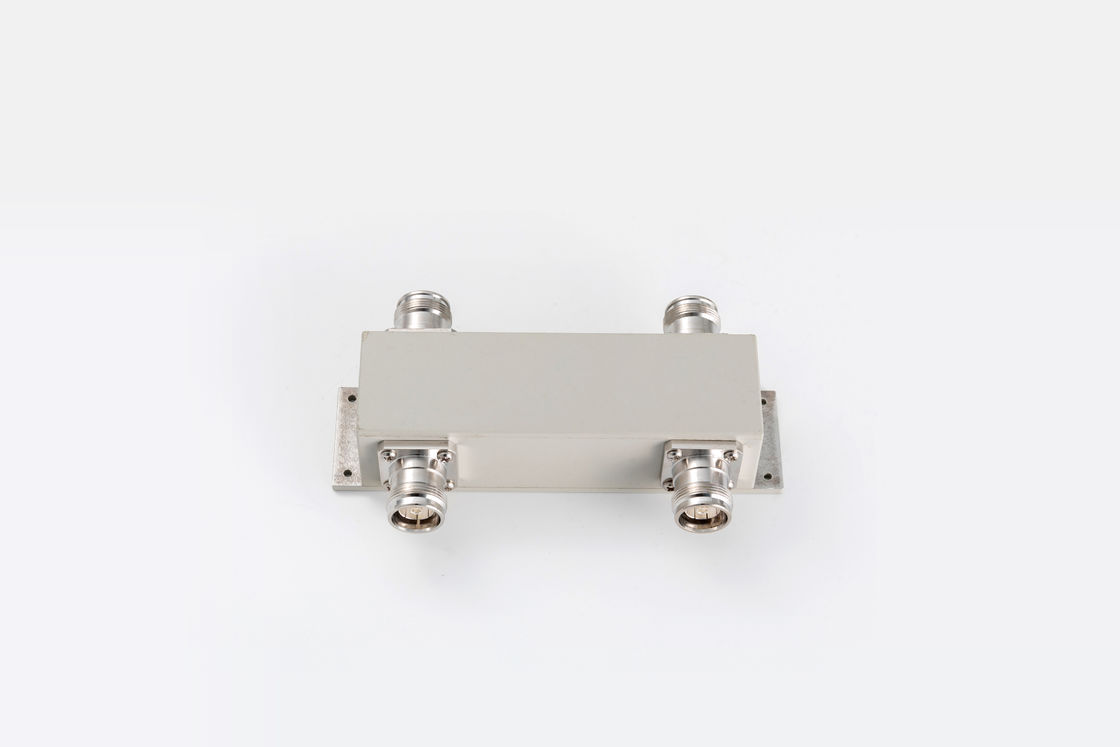

550~6000MHzハイブリッドカップラー PIM-150/-160 N 女性/4.3-10 女性
| 部分番号 | 検定対象は,検定対象は,検定対象は,検定対象は,検定対象は,検定対象は,検定対象である. | |
| 動作周波数 (MHz) | 550〜6000 | |
| 阻力 (オム) | 50 | |
| VSWR | 1.35 | |
| 結合 (dB) | 3 | |
| 挿入損失 (dB) | ±14 | |
| 隔離 (dB) | 20 | |
| IM3 (dBc @ 2×43dBm) | -150/-160 | |
| 適用する | 室内と屋外 | |
| 保護程度 | IP65 | |
| 動作温度 (°C) | -40 ~ + 80 | |
| インターフェース | N 女性/4.3-10 女性 | |
| 操作力 (ワット最大) | 500 ((N:300) | |
| ピークパワー (ワット,最大) | 1500 ((N:1200) | |
| 尺寸 (mm) (L×W×H,コンネクタを除く) | 131×40×38 試聴する4 | 131×40×38 試聴する4 |
| 純重量 (g) | 600±5% | 600±5% |
| パッケージの寸法 (mm,L×W×H) | 170×100×40 | 170×100×40 |
| パッケージ カートンのサイズ (mm,L×W×H) | 520X360X105 | 520X360X105 |
| ROHS に準拠する | そうだ | |
ハイブリッドコップラーは,3dB (等) の電力分割のために設計された4ポート方向コップラーの特殊例である.ハイブリッドは2種類,90度または四角型ハイブリッド,そして180度ハイブリッド.
Vinncomは,マイクロストライプ,空気介電,薄膜,波導体などに基づくハイブリッドコップラーを デザインしています.
ハイブリッドカップラーは 1つの端口を持つ方向性3dbカップラーとして広く使用されています.また,2in2outと2in1outのコンビナーとして使用できます.
ある用途では,ハイブリッドカップラーをマトリックスとして組み合わせることができます.例えば4in4out,3in3outなど.
Vinncomはハイブリッドコップラーに多くの異なる周波数帯を提供し,DASとテストシステムに広く使用されています.
