| MOQ: | 5個 |
| 価格: | negotiable |
| payment method: | L/C、D/A、D/P、T/T |
| Supply Capacity: | 1日あたりの500pcs |

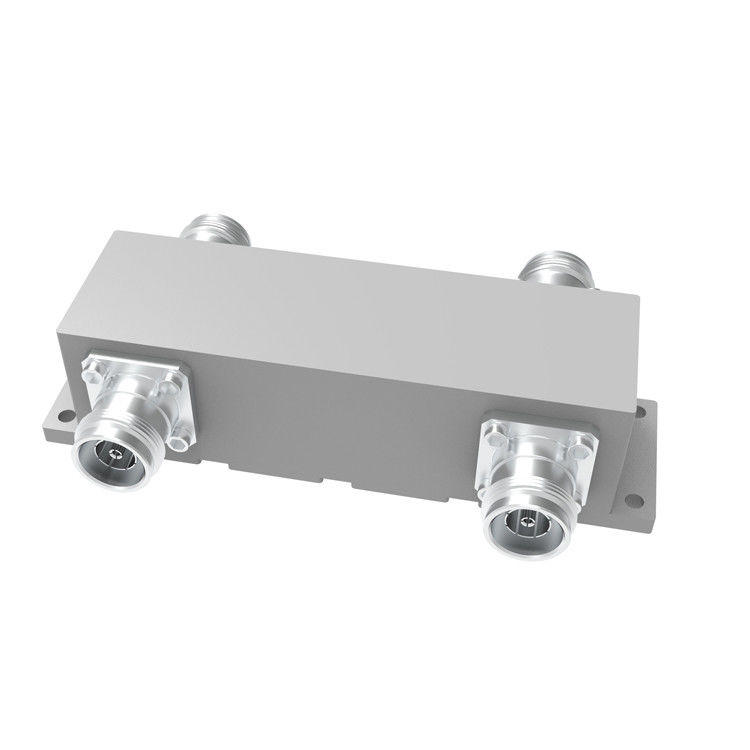

550-6000MHz 2in2out 4.3-10F ハイブリッドカップラー
| 部分番号 | VN-HC2x2-05560-OP |
| 動作周波数 (MHz) | 550〜6000 |
| 阻力 (オム) | 50 |
| VSWR | 1.35 (通常は1.22 @ 全バンド) |
| 結合 (dB) | 3 |
| 挿入損失 (dB) | ±15 |
| 隔離 (dB) | 23 |
| IM3 (dBc @ 2×43dBm) | -153/-163 について |
| 適用する | 室内と屋外 |
| 保護程度 | IP65 |
| 動作温度 (°C) | -40 ~ + 80 |
| インターフェース | 4.3-10 女性 |
| 操作力 (ワット最大) | 500 |
| ピークパワー (ワット,最大) | 1500 |
| 尺寸 (mm) (L×W×H,コンネクタを除く) |
131×40×38 試聴する4 |
| 純重量 (g) |
650±5% |
| パッケージの寸法 (mm,L×W×H) | 170×100×40 |
| パッケージ カートンのサイズ (mm,L×W×H) | 520X360X105 |
| ROHS に準拠する | そうだ |
ハイブリッドコップラーは,3dB (等) の電力分割のために設計された4ポート方向コップラーの特殊例である.ハイブリッドは2種類,90度または四角型ハイブリッド,そして180度ハイブリッド.
Vinncomは,マイクロストライプ,空気介電,薄膜,波導体などに基づくハイブリッドコップラーを デザインしています.
ハイブリッドカップラーは 1つの端口を持つ方向性3dbカップラーとして広く使用されています.また,2in2outと2in1outのコンビナーとして使用できます.
ある用途では,ハイブリッドカップラーをマトリックスとして組み合わせることができます.例えば4in4out,3in3outなど.
Vinncomはハイブリッドコップラーに多くの異なる周波数帯を提供し,DASとテストシステムに広く使用されています.
|
|
