プロダクト細部
起源の場所: 中国
ブランド名: Vinncom
証明: ROHS ISO9000
モデル番号: VN HC2x2 0640
支払及び船積みの言葉
最小注文数量: 5個
価格: negotiable
支払条件: L/C、D/A、D/P、T/T
供給の能力: 1日あたりの500pcs
適用する: |
同じバンド コンバイナーとして |
高さの分離: |
24dB |
低いVSWR: |
1.25 （最高） |
コネクタ: |
N メス |
OEM/ODM: |
受け入れられる |
色: |
オーダーメイド |
PIM: |
-153dbc -163dbc @43dbm*2 |
適用する: |
同じバンド コンバイナーとして |
高さの分離: |
24dB |
低いVSWR: |
1.25 （最高） |
コネクタ: |
N メス |
OEM/ODM: |
受け入れられる |
色: |
オーダーメイド |
PIM: |
-153dbc -163dbc @43dbm*2 |

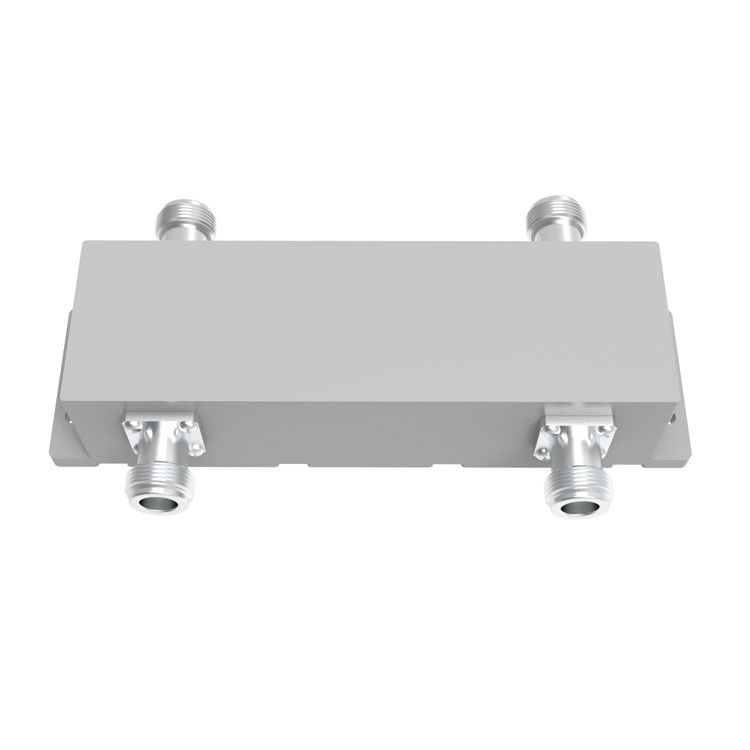

600-4000MHZ N 女性 低PIM 3dB ハイブリッドカップラー コンビナー DAS
| 部分番号 | 試験対象は,試験対象は,試験対象は,試験対象は,試験対象は,試験対象である. |
| 動作周波数 (MHz) | 600から4000 |
| 阻力 (オム) | 50 |
| VSWR | 1.25 |
| 結合 (dB) | 3±1 |
| 挿入損失 (dB) | 3±1 |
| 隔離 (dB) | 24 |
| IM3 (dBc @ 2×43dBm) | -153/-163 について |
| 適用する | 室内と屋外 |
| 保護程度 | IP65 |
| 動作温度 (°C) | -40 ~ + 80 |
| インターフェース | N 女性 |
| 操作力 (ワット最大) | 300 |
| ピークパワー (ワット,最大) | 1200 |
| 尺寸 (mm) (L×W×H,コンネクタを除く) | 140.6*44*345 |
| 純重量 (g) |
590±5% |
| パッケージ重量 (kg/pcs) | 12.9/20 |
| パッケージの寸法 (mm,L×W×H) | 170*100*40 |
| パッケージ カートンのサイズ (mm,L×W×H) | 520*360*105 |
| ROHS に準拠する | そうだ |
ハイブリッドコップラーは,3dB (等) の電力分割のために設計された4ポート方向コップラーの特殊例である.ハイブリッドは2種類,90度または四角型ハイブリッド,そして180度ハイブリッド.
Vinncomは,マイクロストライプ,空気介電,薄膜,波導体などに基づくハイブリッドコップラーを デザインしています.
ハイブリッドカップラーは 1つの端口を持つ方向性3dbカップラーとして広く使用されています.また,2in2outと2in1outのコンビナーとして使用できます.
ある用途では,ハイブリッドカップラーをマトリックスとして組み合わせることができます.例えば4in4out,3in3outなど.
Vinncomはハイブリッドコップラーに多くの異なる周波数帯を提供し,DASとテストシステムに広く使用されています.
