プロダクト細部
起源の場所: 中国
ブランド名: Vinncom
証明: ROHS ISO9000
モデル番号: VN HC2x2 05527操作
支払及び船積みの言葉
最小注文数量: 5
価格: negotiable
支払条件: L/C、D/A、D/P、T/T
供給の能力: 1日あたりの500pcs
適用する: |
同じバンド コンバイナーとして |
高さの分離: |
普通25db、30 （最高） |
低いVSWR: |
1.15 （最高） |
コネクタ: |
4.3-10女性 |
OEM/ODM: |
受け入れられる |
色: |
オーダーメイド |
適用する: |
同じバンド コンバイナーとして |
高さの分離: |
普通25db、30 （最高） |
低いVSWR: |
1.15 （最高） |
コネクタ: |
4.3-10女性 |
OEM/ODM: |
受け入れられる |
色: |
オーダーメイド |

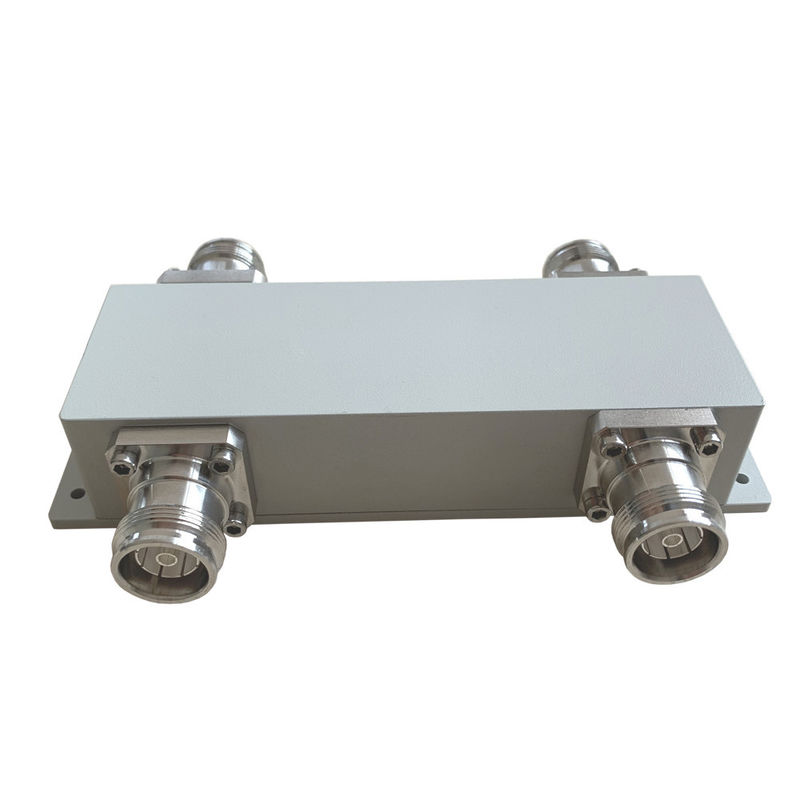

550-2700MHz 2イン 2アウト 4.3-10Fハイブリッドカップラー
| 部分番号 | VN-HC2x2-05527-OP |
| 動作周波数 (MHz) | 550〜2700 |
| 阻力 (オム) | 50 |
| VSWR | 1.25 |
| 結合 (dB) | 3 |
| 挿入損失 (dB) | ±07 |
| 隔離 (dB) | 25 |
| IM3 (dBc @ 2×43dBm) | -153/-163 について |
| 適用する | 室内と屋外 |
| 保護程度 | IP65 |
| 動作温度 (°C) | -40 ~ + 80 |
| インターフェース | 4.3-10 女性 |
| 操作力 (ワット最大) | 500 |
| ピークパワー (ワット,最大) | 1500 |
| 尺寸 (mm) (L×W×H,コンネクタを除く) | 135.6X45X32 |
| 純重量 (g) | 670 |
| パッケージ重量 (kg/pcs) | 14.5/20 |
| パッケージの寸法 (mm,L×W×H) | 170×100×40 |
| パッケージ カートンのサイズ (mm,L×W×H) | 520X360X105 |
| ROHS に準拠する | そうだ |
ハイブリッドコップラーは,3dB (等) の電力分割のために設計された4ポート方向コップラーの特殊例である.ハイブリッドは2種類,90度または四角型ハイブリッド,そして180度ハイブリッド.
Vinncomは,マイクロストライプ,空気介電,薄膜,波導体などに基づくハイブリッドコップラーを デザインしています.
ハイブリッドカップラーは 1つの端口を持つ方向性3dbカップラーとして広く使用されています.また,2in2outと2in1outのコンビナーとして使用できます.
ある用途では,ハイブリッドカップラーをマトリックスとして組み合わせることができます.例えば4in4out,3in3outなど.
Vinncomはハイブリッドコップラーに多くの異なる周波数帯を提供し,DASとテストシステムに広く使用されています.
